MCCBs – Accessori
Indice

Clicca sul nome per andare direttamente al prodotto

–Modulo RCD Ex9ML – Accessori MCB EX9M –Accessori per MCCBs Ex9MHV

Scarica Catalogo
Modulo RCD per MCCBs Ex9ML
  • Dispositivo differenziale dipendente dalla tensione
  • Testato secondo la norma IEC / EN 60947-2
  • Fino alla taglia di telaio Ex9M3
  • Versioni a 3 e 4 poli
  • Tipi di sensibilità AC e A
  • Campo di corrente differenziale regolabile
  • Tempo di intervento regolabile
  • Compatibile con interruttori automatici scatolati elettronici e termomagnetici



I moduli differenziali elettronici per la serie Ex9M sono progettati principalmente per applicazioni nella distribuzione di energia.
Sono concepiti per fornire una protezione addizionale contro le correnti di guasto all’interruttore automatico scatolato su cui vengono installati. I test eseguiti secondo le norme IEC / EN 60947-2 garantiscono funzionalità e affidabilità del dispositivo. La compatibilità con interruttori automatici elettronici e termomagnetici, insieme all’ampia gamma di impostazioni regolabili, rende questa serie adatta a un vasto numero di applicazioni.

Certificazioni
Modulo RCD per MCCBs Ex9ML
  • Dispositivo differenziale dipendente dalla tensione
  • Testato secondo la norma IEC / EN 60947-2
  • Fino alla taglia di telaio Ex9M3
  • Versioni a 3 e 4 poli
  • Tipi di sensibilità AC e A
  • Campo di corrente differenziale regolabile
  • Tempo di intervento regolabile
  • Compatibile con interruttori automatici scatolati elettronici e termomagnetici



I moduli differenziali elettronici per la serie Ex9M sono progettati principalmente per applicazioni nella distribuzione di energia.
Sono concepiti per fornire una protezione addizionale contro le correnti di guasto all’interruttore automatico scatolato su cui vengono installati. I test eseguiti secondo le norme IEC / EN 60947-2 garantiscono funzionalità e affidabilità del dispositivo.
La compatibilità con interruttori automatici elettronici e termomagnetici, insieme all’ampia gamma di impostazioni regolabili, rende questa serie adatta a un vasto numero di applicazioni.

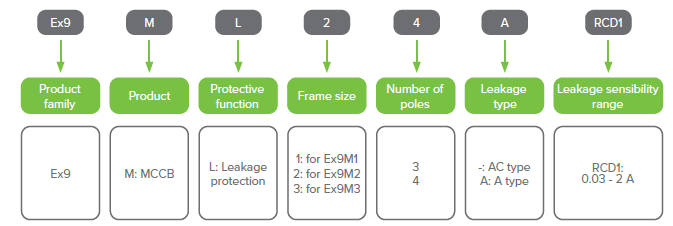

Clicca per aprire lo schema

Accessori MCB EX9M
  • Accessori per i dispositivi della linea Ex9M
  • Contatti ausiliari sincronizzati con i contatti principali
  • Contatti di segnalazione attivi in caso di scatto elettrico dell’interruttore (contatti di segnalazione di scatto)
  • Bobine di sgancio a lancio di corrente e a minima tensione
  • Comandi motorizzati
  • Manopole rotative
  • Morsetti e coperture di collegamento
  • Distanziatori e adattatori per la profondità di montaggio



Accessori compatibili con gli interruttori automatici scatolati Ex9M. È possibile integrare o modificare le funzioni di un interruttore base installando gli accessori appropriati. Gli interruttori possono essere equipaggiati con contatti ausiliari AX21M (fino a 2 unità, anche per la taglia di telaio M1) e con una unità di contatto di segnalazione AL21M. AX21M e AL21M sono montati in posizioni differenti, quindi l’utilizzo di un tipo non limita il numero dell’altro. Entrambi i modelli possono essere utilizzati indipendentemente dalla taglia di telaio dell’interruttore. È possibile installare una unità di bobina a minima tensione UVT2i oppure una unità di bobina di sgancio a lancio di corrente SHT2i. Sono disponibili diverse versioni in base alla taglia di telaio, per ottimizzare il consumo energetico di queste unità. Gli interruttori possono inoltre essere dotati di diversi accessori per il comando della leva: sono disponibili manopole rotative dirette, manopole rotative con prolunga dell’albero (ad esempio per accoppiamento su porta) e comandi motorizzati. Il montaggio del dispositivo su piastra può essere effettuato direttamente con le viti incluse nella fornitura. Per i dispositivi M1 e M2 è anche possibile utilizzare adattatori DRA per il montaggio su guida DIN da 35 mm. Qualora si debbano installare dispositivi di taglia diversa uno accanto all’altro, è possibile utilizzare distanziatori di profondità WG, che garantiscono l’allineamento frontale del pannello. Per il collegamento dei conduttori sono disponibili diversi tipi di morsetti a cassetta e a tunnel MC.

Accessori MCB EX9M
  • Accessori per i dispositivi della linea Ex9M
  • Contatti ausiliari sincronizzati con i contatti principali
  • Contatti di segnalazione attivi in caso di scatto elettrico dell’interruttore (contatti di segnalazione di scatto)
  • Bobine di sgancio a lancio di corrente e a minima tensione
  • Comandi motorizzati
  • Manopole rotative
  • Morsetti e coperture di collegamento
  • Distanziatori e adattatori per la profondità di montaggio



Accessori compatibili con gli interruttori automatici scatolati Ex9M. È possibile integrare o modificare le funzioni di un interruttore base installando gli accessori appropriati. Gli interruttori possono essere equipaggiati con contatti ausiliari AX21M (fino a 2 unità, anche per la taglia di telaio M1) e con una unità di contatto di segnalazione AL21M. AX21M e AL21M sono montati in posizioni differenti, quindi l’utilizzo di un tipo non limita il numero dell’altro. Entrambi i modelli possono essere utilizzati indipendentemente dalla taglia di telaio dell’interruttore. È possibile installare una unità di bobina a minima tensione UVT2i oppure una unità di bobina di sgancio a lancio di corrente SHT2i. Sono disponibili diverse versioni in base alla taglia di telaio, per ottimizzare il consumo energetico di queste unità. Gli interruttori possono inoltre essere dotati di diversi accessori per il comando della leva: sono disponibili manopole rotative dirette, manopole rotative con prolunga dell’albero (ad esempio per accoppiamento su porta) e comandi motorizzati. Il montaggio del dispositivo su piastra può essere effettuato direttamente con le viti incluse nella fornitura. Per i dispositivi M1 e M2 è anche possibile utilizzare adattatori DRA per il montaggio su guida DIN da 35 mm. Qualora si debbano installare dispositivi di taglia diversa uno accanto all’altro, è possibile utilizzare distanziatori di profondità WG, che garantiscono l’allineamento frontale del pannello. Per il collegamento dei conduttori sono disponibili diversi tipi di morsetti a cassetta e a tunnel MC.

Accessori per MCCBs Ex9MHV
  • Accessori per i dispositivi della linea Ex9MHV
  • Contatti ausiliari sincronizzati con i contatti principali
  • Contatti di segnalazione attivi in caso di scatto elettrico dell’interruttore (contatti di segnalazione di scatto)
  • Bobine di sgancio a lancio di corrente e a minima tensione
  • Comandi motorizzati
  • Manopole rotative
  • Morsetti a tunnel (1 conduttore) e coperture
  • Distanziatori e adattatori per la profondità di montaggio



Accessori compatibili con gli interruttori automatici scatolati Ex9MHV. È possibile integrare o modificare le funzioni di un interruttore base installando gli accessori appropriati. Gli interruttori possono essere equipaggiati con contatti ausiliari AX21M (fino a 2 unità, anche per la taglia di telaio M1) e con una unità di contatto di segnalazione AL21M. AX21M e AL21M sono montati in posizioni differenti, quindi l’utilizzo di un tipo non limita il numero dell’altro. Entrambi i modelli possono essere utilizzati indipendentemente dalla taglia di telaio dell’interruttore.
È possibile installare una unità di bobina a minima tensione UVT2i oppure una unità di bobina di sgancio a lancio di corrente SHT2i. Sono disponibili diverse versioni in base alla taglia di telaio, per ottimizzare il consumo energetico di queste unità.
Gli interruttori possono inoltre essere dotati di diversi accessori per il comando della leva: sono disponibili manopole rotative dirette, manopole rotative con prolunga dell’albero (ad esempio per accoppiamento su porta) e comandi motorizzati. Il montaggio del dispositivo su piastra può essere effettuato direttamente con le viti incluse nella fornitura. Qualora si debbano installare dispositivi di taglia diversa uno accanto all’altro, è possibile utilizzare distanziatori di profondità WG per compensare le differenze in altezza, assicurando così la stessa posizione del pannello frontale rispetto alla piastra.
Per il collegamento dei conduttori sono disponibili morsetti di tipo a cassetta e a tunnel MC.

Accessori per MCCBs Ex9MHV
  • Accessori per i dispositivi della linea Ex9MHV
  • Contatti ausiliari sincronizzati con i contatti principali
  • Contatti di segnalazione attivi in caso di scatto elettrico dell’interruttore (contatti di segnalazione di scatto)
  • Bobine di sgancio a lancio di corrente e a minima tensione
  • Comandi motorizzati
  • Manopole rotative
  • Morsetti a tunnel (1 conduttore) e coperture
  • Distanziatori e adattatori per la profondità di montaggio



Accessori compatibili con gli interruttori automatici scatolati Ex9MHV. È possibile integrare o modificare le funzioni di un interruttore base installando gli accessori appropriati. Gli interruttori possono essere equipaggiati con contatti ausiliari AX21M (fino a 2 unità, anche per la taglia di telaio M1) e con una unità di contatto di segnalazione AL21M. AX21M e AL21M sono montati in posizioni differenti, quindi l’utilizzo di un tipo non limita il numero dell’altro. Entrambi i modelli possono essere utilizzati indipendentemente dalla taglia di telaio dell’interruttore.
È possibile installare una unità di bobina a minima tensione UVT2i oppure una unità di bobina di sgancio a lancio di corrente SHT2i. Sono disponibili diverse versioni in base alla taglia di telaio, per ottimizzare il consumo energetico di queste unità.
Gli interruttori possono inoltre essere dotati di diversi accessori per il comando della leva: sono disponibili manopole rotative dirette, manopole rotative con prolunga dell’albero (ad esempio per accoppiamento su porta) e comandi motorizzati. Il montaggio del dispositivo su piastra può essere effettuato direttamente con le viti incluse nella fornitura. Qualora si
debbano installare dispositivi di taglia diversa uno accanto all’altro, è possibile utilizzare distanziatori di profondità WG per compensare le differenze in altezza, assicurando così la stessa posizione del pannello frontale rispetto alla piastra.
Per il collegamento dei conduttori sono disponibili morsetti di tipo a cassetta e a tunnel MC.
