Dispositivi Industriali – Accessori Per Dispositivi

Indice
Clicca sul nome per andare direttamente al prodotto

–Accessori per contattori – Accessori per Ex9SN25B – Accessori per Ex9S32A e Ex9S80A –Accessori per relè termici di sovraccarico

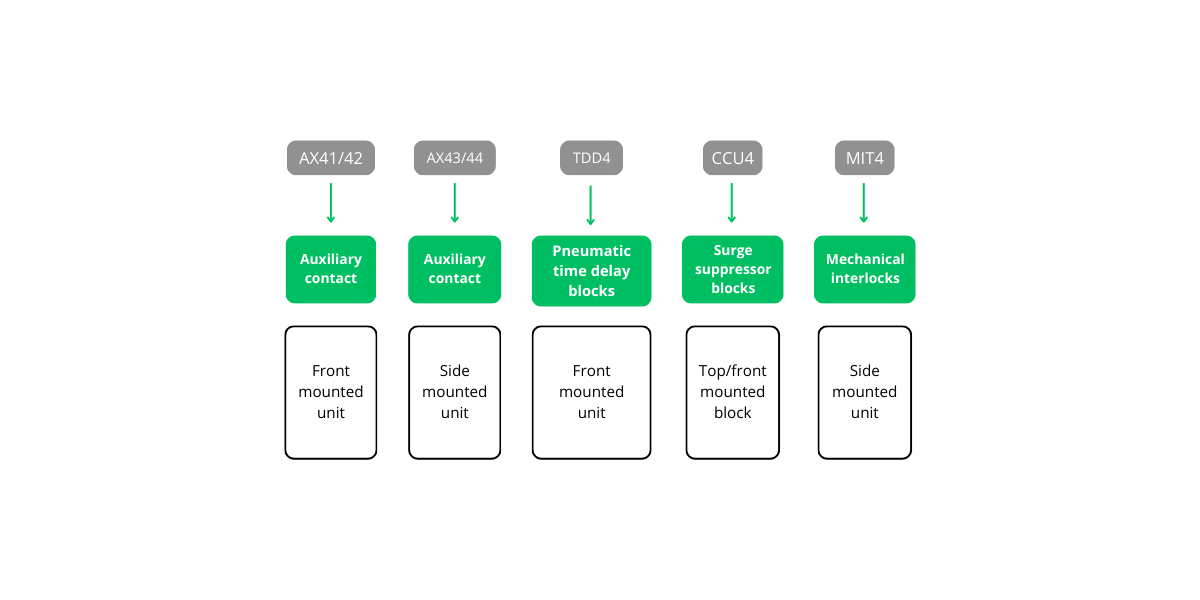

Accessori per contattori

• Accessori per contattori delle linee Ex9CS, Ex9CSR, Ex9C, Ex9CR, Ex9CSD, Ex9CD e Ex9C500.
• Contatti ausiliari a montaggio frontale AX41/42.
• Contatti ausiliari a montaggio laterale AX43/44.
• Blocchi temporizzatori pneumatici TDD4.
• Blocchi soppressori di sovratensione CCU4.
• Interblocchi meccanici MIT4.

Le unità di contatto ausiliario AX41 e i blocchi soppressori di sovratensione CCU41 sono progettati per abbinarsi alla versione miniaturizzata dei contattori Ex9CS, Ex9CSD o Ex9CSR. Le unità di contatto ausiliario sono disponibili con quattro contatti con tutte le possibili combinazioni di contatto. La linea di contattori Ex9C (Ex9C EX9CD Ex9CR) condivide gli accessori, ovvero il portafoglio disponibile può essere utilizzato per tutte le Dimensioni dei contattori (eccetto quelli miniaturizzati). Ogni contattore può essere equipaggiato con una unità a montaggio frontale (AX42 TDD4), due unità di contatto a montaggio laterale AX43/44 (una a sinistra e l’altra a destra) e un blocco soppressore di sovratensione CCU42/43. L’installazione di una unità a montaggio frontale non pregiudica la possibilità di
installare il relè termico di sovraccarico Ex9R.

Clicca per aprire lo schema

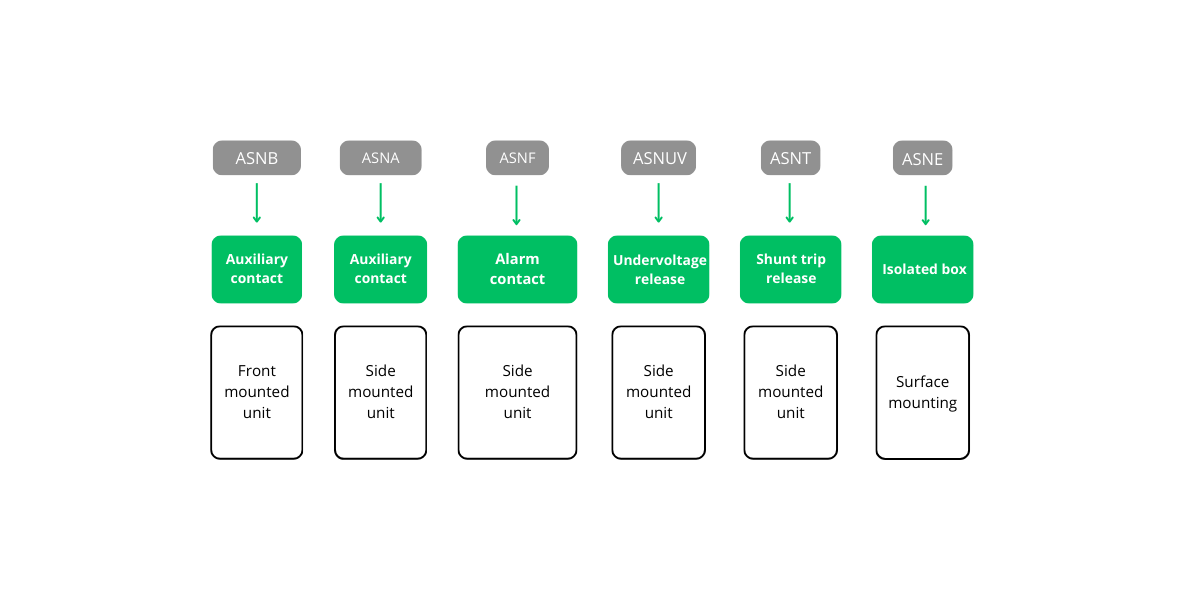

Accessori per Ex9SN25B

• Accessori per interruttori automatici magnetotermici per protezione motori Ex9SN25B.
• Contatti ausiliari a montaggio frontale ASNB.
• Contatti ausiliari a montaggio laterale ASNA.
• Contatto di allarme a montaggio laterale ASNF.
• Sganciatore di minima tensione ASNUV.
• Sganciatore a lancio di corrente ASNT.
• Scatole isolate per montaggio superficiale.

Gli interruttori automatici magnetotermici per protezione motori Ex9SN25B possono essere dotati di vari tipi di accessori aggiuntivi. Tutti gli accessori sono progettati in modo che sia possibile combinare diversi tipi con un unico dispositivo. Possono essere utilizzate fino a tre unità di contatto ausiliario o di allarme più uno sganciatore di tensione. Le unità di contatto ausiliario sono disponibili con tre possibili combinazioni di contatto. Le unità di contatto ausiliario e di allarme sono montate sul lato sinistro del dispositivo. Le unità di sgancio sono montate sul lato destro. L’installazione di un’unità di contatto ausiliario o di allarme non influisce sulla possibilità di installare uno sganciatore di tensione.

Clicca per aprire lo schema

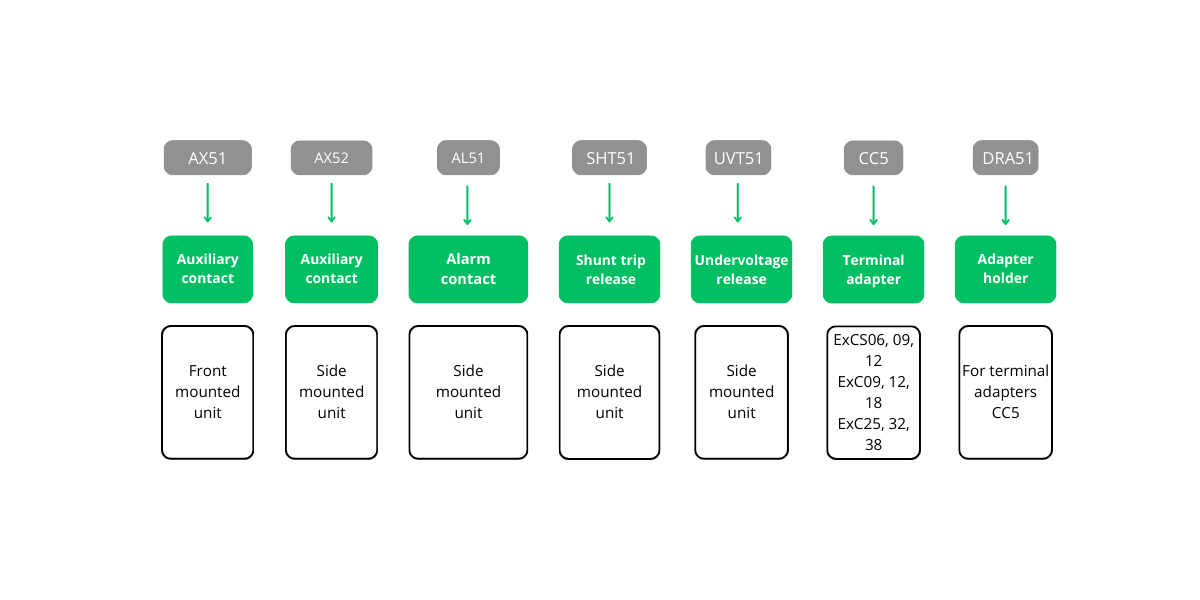

Accessori per Ex9S32A e Ex9S80A

• Accessori per interruttori automatici magnetotermici per protezione
  motori Ex9S32A e Ex9S80A.
• Contatti ausiliari a montaggio frontale AX51.
• Contatti ausiliari a montaggio laterale AX52.
• Contatto di allarme a montaggio laterale AL5111.
• Sganciatore a lancio di corrente SHT51.
• Sganciatore di minima tensione UVT51.
• Adattatori terminali CC5.
• Porta adattatore DRA51

Gli interruttori automatici magnetotermici per protezione motori Ex9S32A e Ex9S80A possono essere dotati di vari tipi di accessori aggiuntivi. Tutti gli accessori sono progettati in modo da rendere possibile la combinazione di diversi tipi con un unico dispositivo. Possono essere utilizzate fino a tre unità di contatto ausiliario o di allarme più uno sganciatore di tensione. Le unità di contatto ausiliario sono disponibili con tre possibili combinazioni di contatto. Le unità di contatto ausiliario e di allarme devono essere montate sul lato sinistro del dispositivo. Le unità di sgancio sono montate sul lato destro. L’installazione di un’unità di contatto ausiliario o di allarme non influisce sulla possibilità di installare uno sganciatore di tensione.

Clicca per aprire lo schema

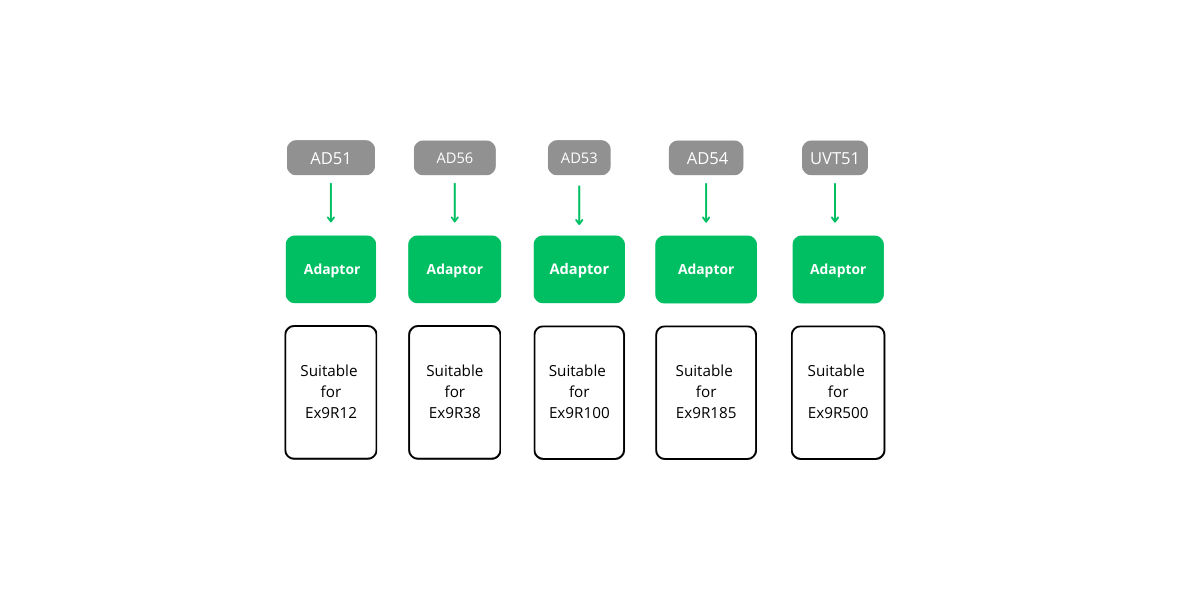

Accessori per relè termici di sovraccarico

• Accessori per relè termici di sovraccarico Ex9R.
• Adattatori per applicazioni autonome dei relè.
• Consentono il montaggio del relè di sovraccarico su guida DIN 35mm o su pannello.
• Dotati di un set di morsetti per il collegamento dei fili del relè su entrambi i lati.

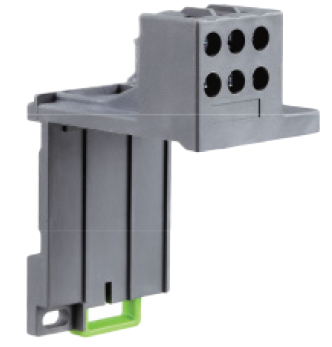

Gli adattatori AD5 sono progettati per consentire l’utilizzo dei relè termici di sovraccarico Ex9R separatamente, senza un contattore della serie Ex9C(S). L’adattatore AD51 è adatto per i relè termici di sovraccarico Ex9R12. Per i relè Ex9R38 è previsto l’adattatore AD56. I relè termici di sovraccarico tipo Ex9R100 possono essere combinati con AD53, la Dimensione R185 con AD54 e il tipo di Dimensione più grande R500 con l’adattatore AD55.

Clicca per aprire lo schema
