Dispositivi Industriali – Contattori e Relè

Indice
Clicca sul nome per andare direttamente al prodotto

–Contattori Ex9CS – Contattori Ex9CSD  –Contattori Invertitori Ex9CSR –Contattori Ex9C fino a 100 A –Contattori Ex9C fino a 500 A
–DC Contattori Ex9CD fino a 100 A –Contattori reversibili Ex9CR –Relè ad innesto Ex9JM–Contattori reversibili Ex9JP –Relè di monitoraggio della tensione Ex9JP V –1 3P –Relè di controllo della frequenza Ex9JP F-1

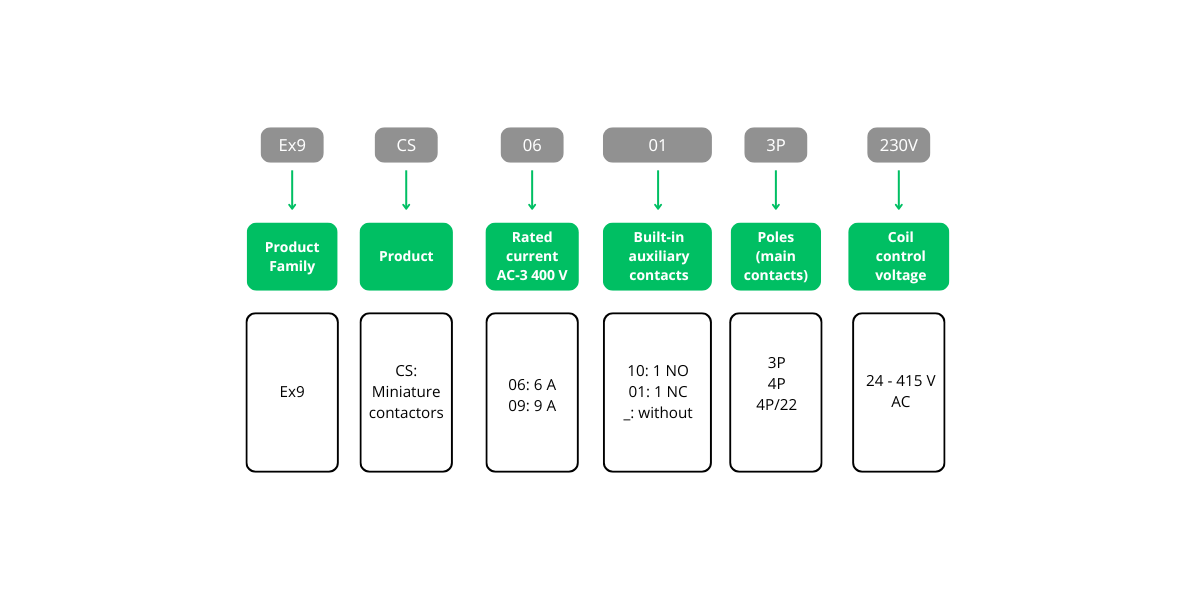

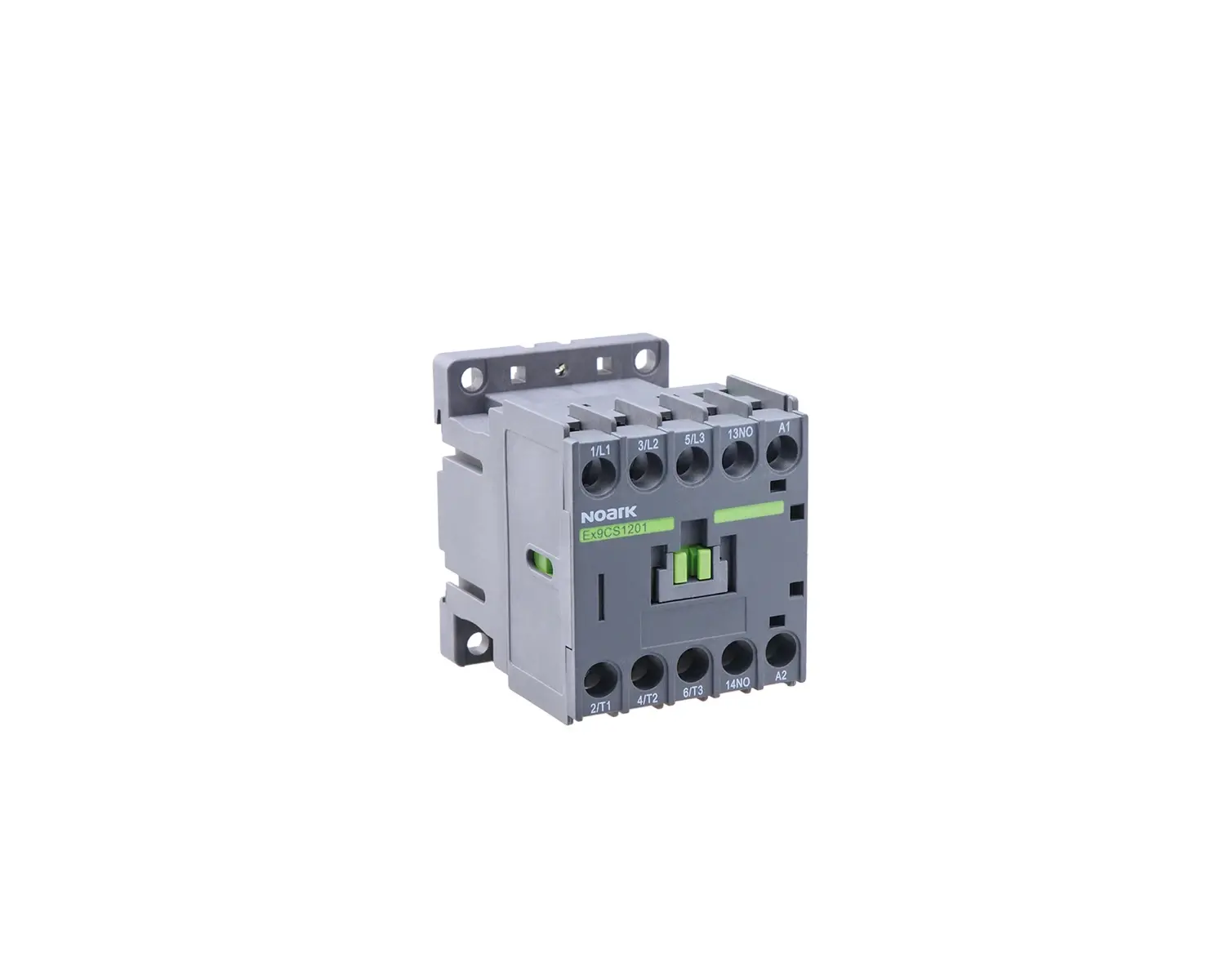

Contattori Miniaturizzati Ex9CS

• Testato in conformità a IEC / EN 60947-4-1
• Versioni a 3 e 4 poli
• Corrente nominale in AC-3 6, 9 e 12 A a 400 V
• Tensione di comando della bobina 24 — 415 V AC
• Corrente condizionale nominale di cortocircuito Iq=50 kA
• Adatto sia per applicazioni industriali che domestiche
• Montaggio su guida DIN da 35 mm o su pannello

I contattori Ex9CS offrono eccellenti parametri elettrici in un dispositivo estremamente compatto. Questi contattori possono essere utilizzati sia per applicazioni industriali che domestiche. La corrente termica e il carico AC-1 di 20 A a 690 V AC consentono la manovra di carichi resistivi con le correnti massime tipiche delle applicazioni domestiche. Grazie alle loro dimensioni compatte, i contattori Ex9CS sono la soluzione ideale per installazioni con spazi limitati. I contattori sono offerti nelle versioni a 3 e 4 poli e come versione a 4 poli con configurazione dei contatti principali 2 normalmente aperti e 2 normalmente chiusi (4P/22).

Certificazioni

Clicca per aprire lo schema

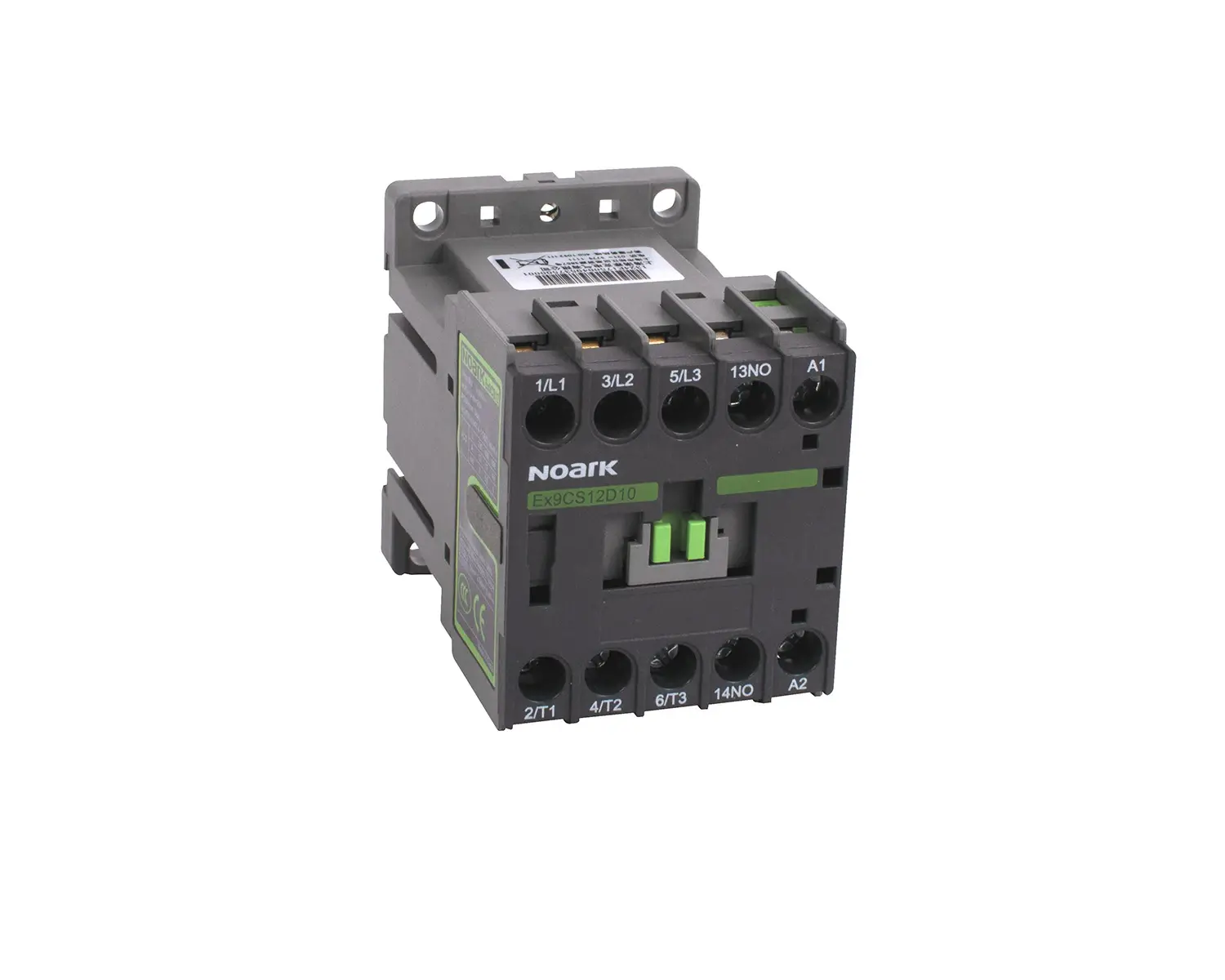

Contattori Miniaturizzati Ex9CSD

• Testato in conformità a IEC/EN 60947-4-1
• Versioni a 3 e 4 poli
• Corrente Nominale AC-3 6, 9 E 12 A a 400 V
• Tensione di comando della bobina 24 — 220 V DC
• Corrente condizionale nominale di cortocircuito Iq=50 kA
• Adatto sia per applicazioni industriali che domestiche
• Montaggio su guida DIN da 35 mm o su pannello

I contattori Ex9CSD offrono eccellenti parametri elettrici in un dispositivo estremamente compatto. Questi contattori possono essere impiegati sia per applicazioni industriali che domestiche.

La corrente termica e il carico in AC-1 di 20 A a 690 V AC permettono la manovra di carichi resistivi con le correnti massime tipiche delle applicazioni domestiche. Grazie alle loro dimensioni ridotte, i contattori Ex9CSD rappresentano
la soluzione ideale per installazioni con spazi limitati.

I contattori sono disponibili nelle versioni a 3 e 4 poli e come versione a 4 poli con configurazione dei contatti
principali 2 normalmente aperti e 2 normalmente chiusi (4P/22).

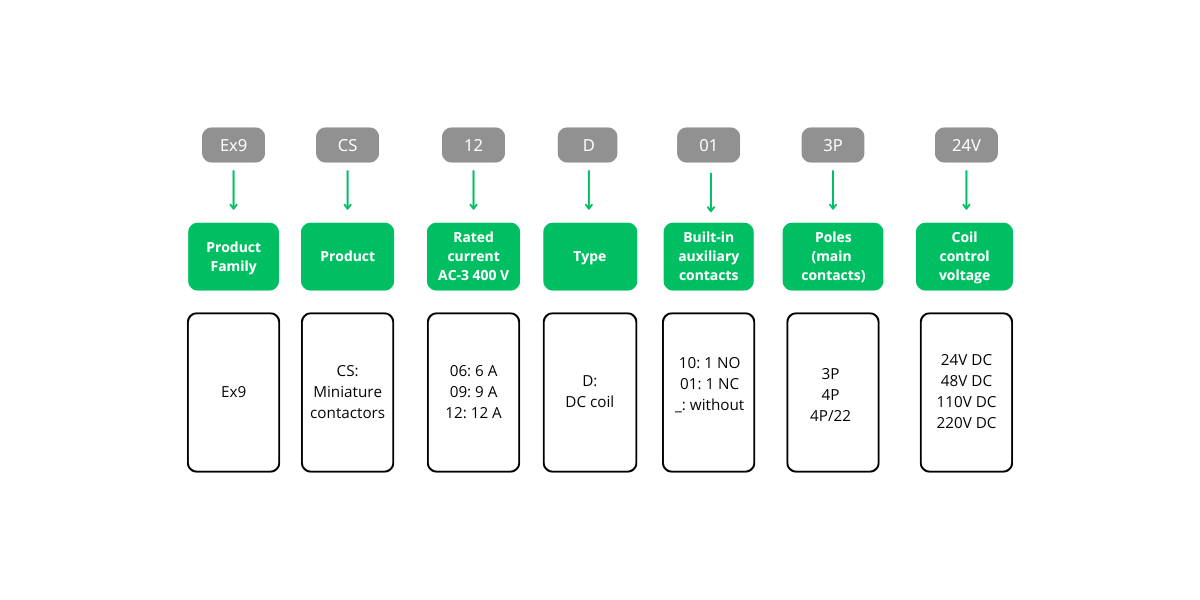

Clicca per aprire lo schema

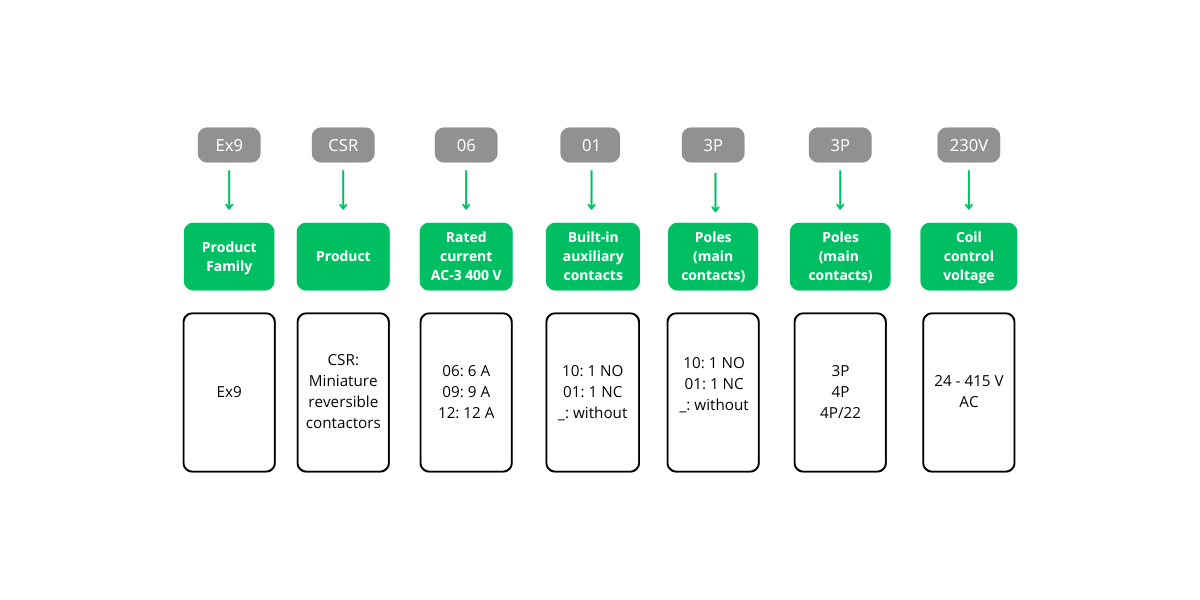

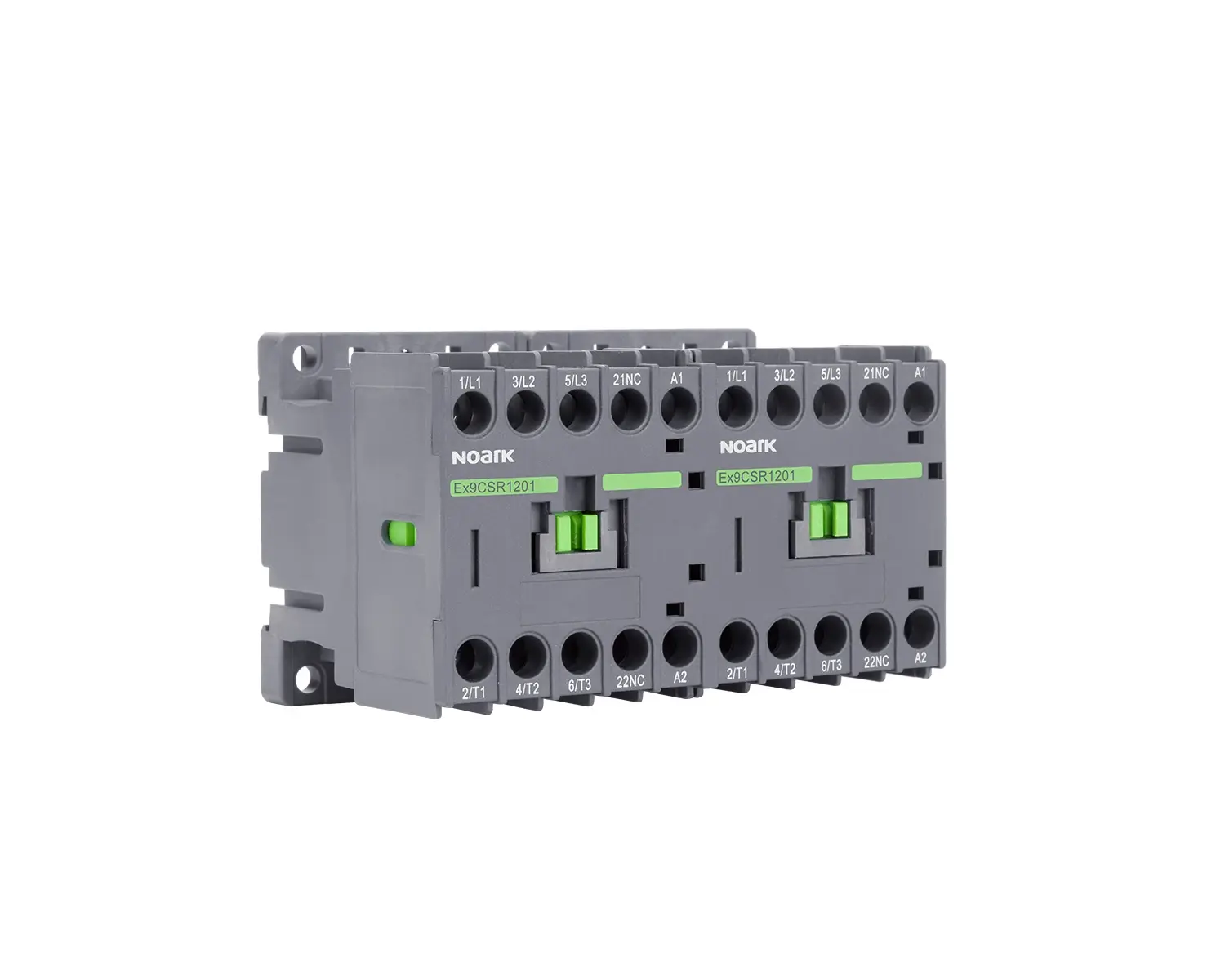

Contattori Invertitori Miniaturizzati Ex9CSR

• Combinazioni invertibili di Contattori Miniaturizzati
• Testati secondo IEC / EN 60947-4-1
• Versioni a 3 e 4 poli
• Corrente Nominale AC-3 6, 9 e 12 A a 400 V
• Tensione di comando della bobina 24—415 V AC
• Corrente di cortocircuito condizionale Iq =50 kA
• Interblocco meccanico

I Contattori Invertitori Miniaturizzati Ex9CSR offrono eccellenti parametri elettrici in un dispositivo molto compatto. Questi contattori sono utilizzati principalmente per la commutazione di motori asincroni con possibilità di cambio della direzione di rotazione. Possono anche essere utilizzati per la commutazione di
due circuiti quando è necessario garantire che al massimo un circuito sia connesso.
Le combinazioni sono dotate di interblocco meccanico. Ulteriori interblocchi elettrici delle tensioni di comando (ad esempio, per EN 60204) possono essere implementati tramite i contatti ausiliari AX42 o i contatti ausiliari incorporati.
Grazie alle loro dimensioni compatte, i contattori Ex9CSR sono la soluzione ideale per installazioni con spazi limitati. La stessa funzione può essere ottenuta tramite la combinazione di due contattori Ex9CS con l’interblocco meccanico MIT41

Clicca per aprire lo schema

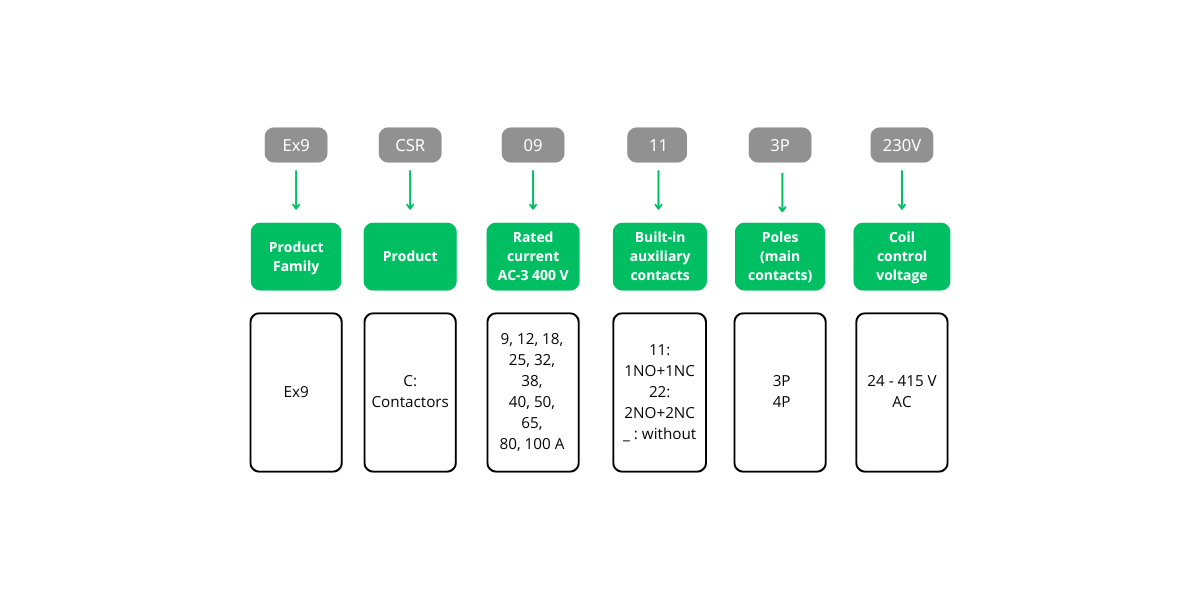

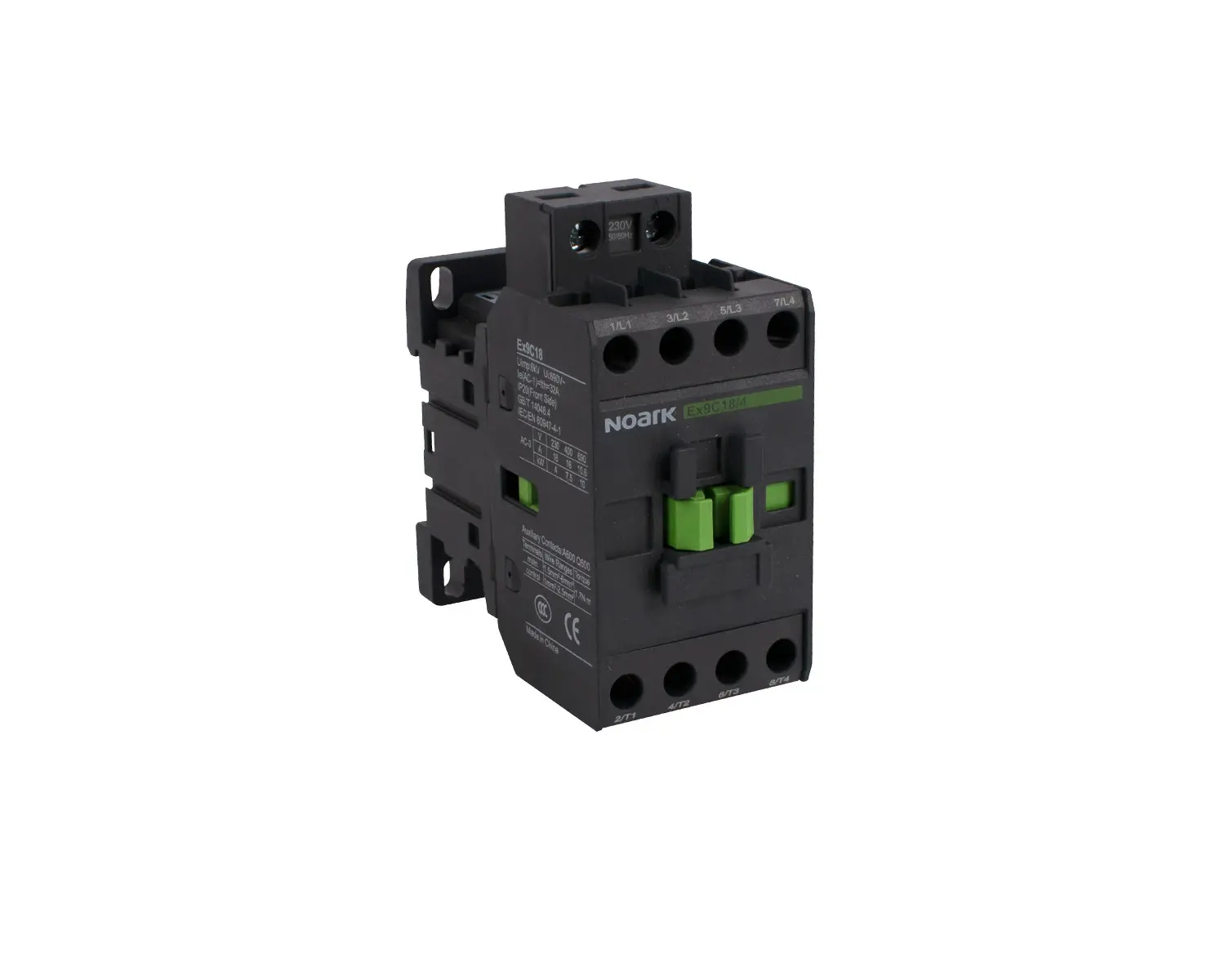

Contattori Ex9C fino a 100 A

• Contattori conformi a IEC / EN 60947-4-1
• Quattro taglie con corrente nominale fino a 100 A a 400 V AC-3
• Versioni a 3 e 4 poli
• Tensione di comando della bobina 24—415 V AC
• Corrente di cortocircuito condizionale nominale Iq =50 kA
• Adatti principalmente per applicazioni industriali, possono essere
  utilizzati anche per applicazioni domestiche
• Montaggio su guida (DIN) 35 o 75 mm (per le taglie 65 e 100) o su
  pannello

I contattori Ex9C sono destinati a diverse applicazioni, comprese quelle industriali pesanti. La suddivisione in quattro taglie consente l’ottimizzazione dei parametri elettrici e delle dimensioni meccaniche. Tutte queste taglie condividono gli accessori per i contatti ausiliari. I relè di sovraccarico Ex9R differiscono in base alla taglia per adattarsi al rispettivo contattore della data corrente nominale. La taglia 18 comprende contattori con correnti nominali AC-3 pari a 9,12 e 18 A a 400 V. La taglia 38 è costituita dalle correnti nominali 25,32,38 A. La versione 65 è suddivisa nelle correnti 40,50 e 65 A. Infine, la taglia 100 è coperta dalle correnti nominali 80 e 100 A.

Certificazioni

Clicca per aprire lo schema

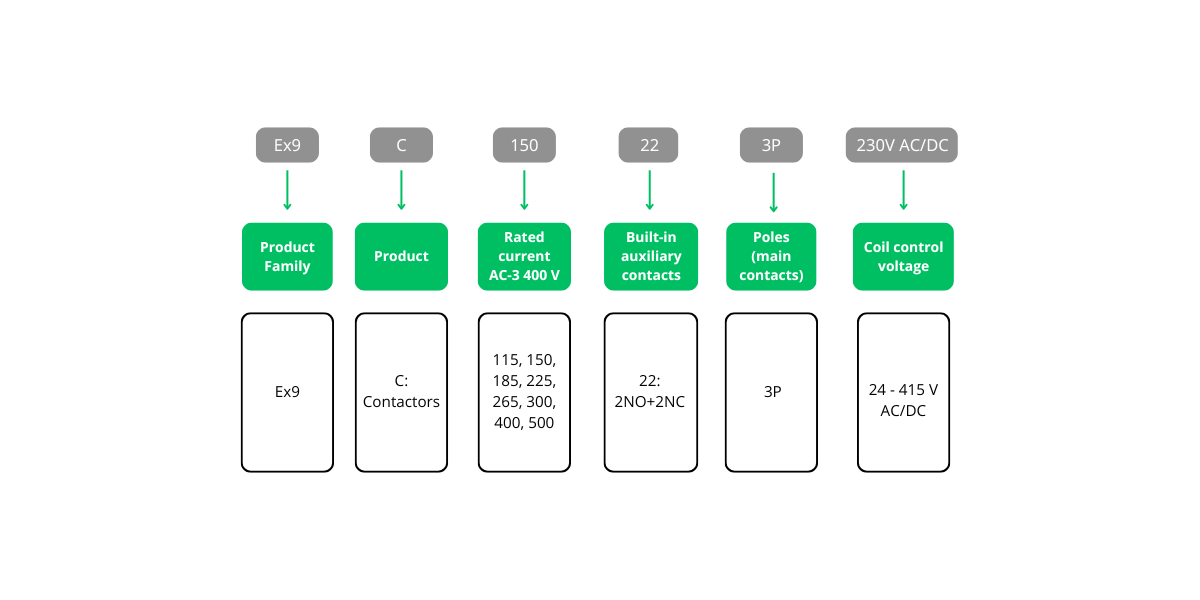

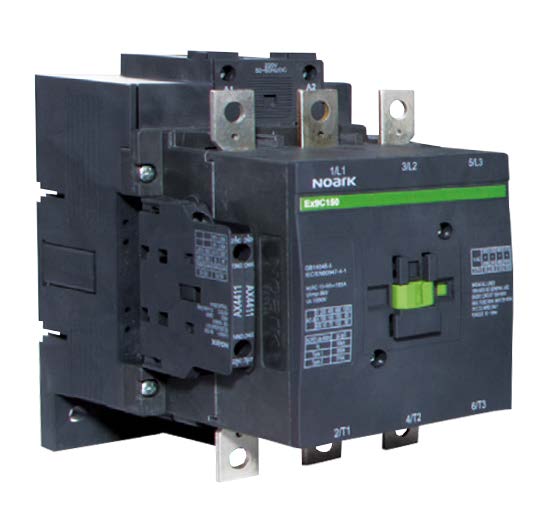

Contattori Ex9C fino a 500 A

• Contattori conformi a IEC/EN60947-4-1. Corrente
• Nominale da 115 a 500 A a 400 V AC-3.
• Versioni a 3 poli.
• Tensione di comando della bobina da 24 a 415 V AC/DC.
• Corrente nominale condizionata di cortocircuito Iq=50kA
• Adatto per applicazioni industriali.
• Montaggio a pannello con viti.

I contattori Ex9C per Corrente Nominale da 115 a 500 A in categoria AC-3 sono destinati a diverse applicazioni industriali, comprese quelle industriali pesanti. La suddivisione nelle tre Dimensioni successive ottimizza i parametri elettrici e le dimensioni meccaniche. Tutte queste Dimensioni condividono gli accessori, i contatti ausiliari. I contattori sono equipaggiati con una bobina controllata. Essa garantisce che il consumo di potenza sia significativamente ridotto quando il contattore è chiuso. I relè di sovraccarico Ex9R differiscono in base alle dimensioni per adattarsi al rispettivo contattore con la Corrente Nominale specificata

Clicca per aprire lo schema

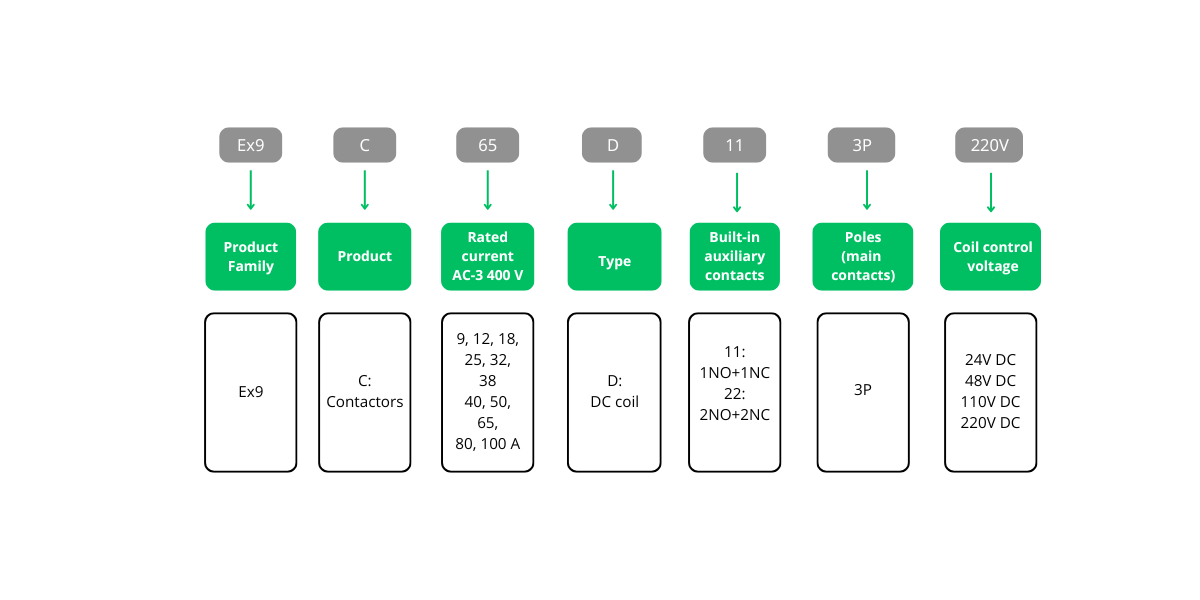

DC Contattori Ex9CD fino a 100 A

• Contattori conformi a IEC/EN 60947-4-1.
• Quattro Dimensioni con Corrente Nominale fino a 100 A a 400 V AC-3.
• Versioni a 3 poli.
• Tensione di comando della bobina da 24 a 220 V DC.
• Corrente nominale condizionata di cortocircuito Iq= 50kA.
• Adatto principalmente per applicazioni industriali, può essere utilizzato anche per quelle domestiche.
• Montaggio su guida DIN 35 o 75mm
  (Dimensioni 65 e 100) o su pannello

I contattori Ex9CD bobina DC sono dispositivi elettromagnetici utilizzati per controllare l’attivazione e la disattivazione dei circuiti elettrici in applicazioni in cui viene utilizzata la corrente continua. Essi sono essenziali in sistemi in cui l’affidabilità e l’efficienza energetica sono critiche. I contattori di comando Ex9CD sono destinati a diverse applicazioni, comprese quelle industriali pesanti.

La suddivisione in quattro Dimensioni ottimizza i parametri elettrici e le dimensioni meccaniche. Tutte queste Dimensioni condividono gli accessori, i contatti ausiliari. I relè di sovraccarico Ex9R differiscono in base alle Dimensioni per adattarsi al rispettivo contattore con la Corrente Nominale specificata.

La Dimensione 18 contiene contattori con Corrente nominale AC-3 9, 12 e 18 A 400V.
La Dimensione 38 è composta da Corrente nominale 25, 32 e 38A. La Versione 65 è suddivisa nelle correnti 40, 50 e 65 A. Infine, la Dimensione 100 è coperta da Corrente nominale 80 e 100A.

Clicca per aprire lo schema

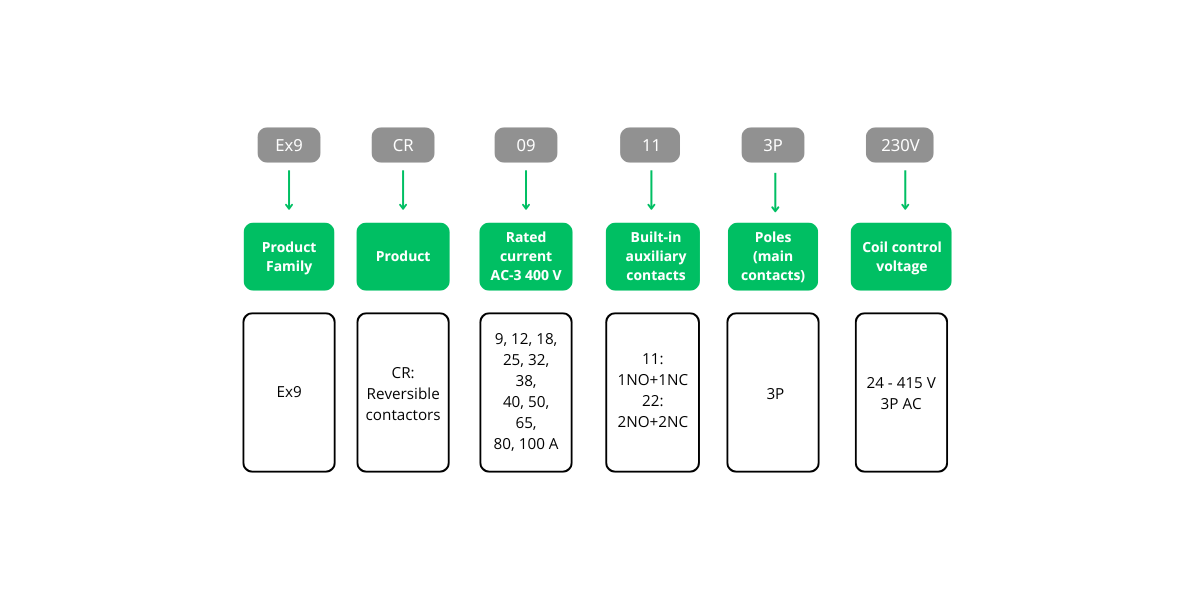

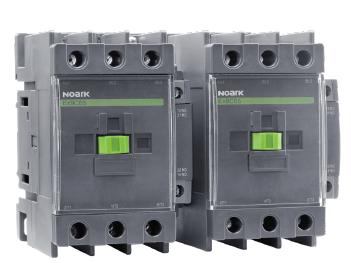

Contattori reversibili Ex9CR

• Combinazioni reversibili di contattori.
• Testate secondo IEC/EN 60947-4-1.
• Quattro Dimensioni con Corrente Nominale fino a 100 A a 400 V AC-3
• Versioni a 3 poli.
• Tensione di comando della bobina da 24 a 415 V AC
• Corrente nominale condizionata di cortocircuito Iq = 50kA.
• Interblocco meccanico tra i contattori.
• Montaggio su guida DIN 35 o 75mm o su pannello.

I contattori reversibili Ex9CR sono destinati principalmente alla commutazione di motori asincroni con possibilità di cambio della direzione di rotazione. Possono anche essere utilizzati per la commutazione di due circuiti, quando è necessario garantire che al massimo un circuito sia connesso. Le combinazioni sono dotate di interblocco meccanico. Un interblocco elettrico aggiuntivo delle tensioni di comando (ad esempio per EN 60204 può essere implementato tramite contatti ausiliari AX42 o contatti ausiliari integrati. La suddivisione in quattro Dimensioni ottimizza i parametri elettrici e le dimensioni meccaniche. Tutte queste Dimensioni condividono una gamma completa di accessori. I relè di sovraccarico Ex9R differiscono in base alle Dimensioni per adattarsi al rispettivo contattore con la Corrente Nominale specificata. La stessa funzione può essere ottenuta mediante la combinazione di due contattori Ex9C con
interblocco meccanico MIT

Clicca per aprire lo schema

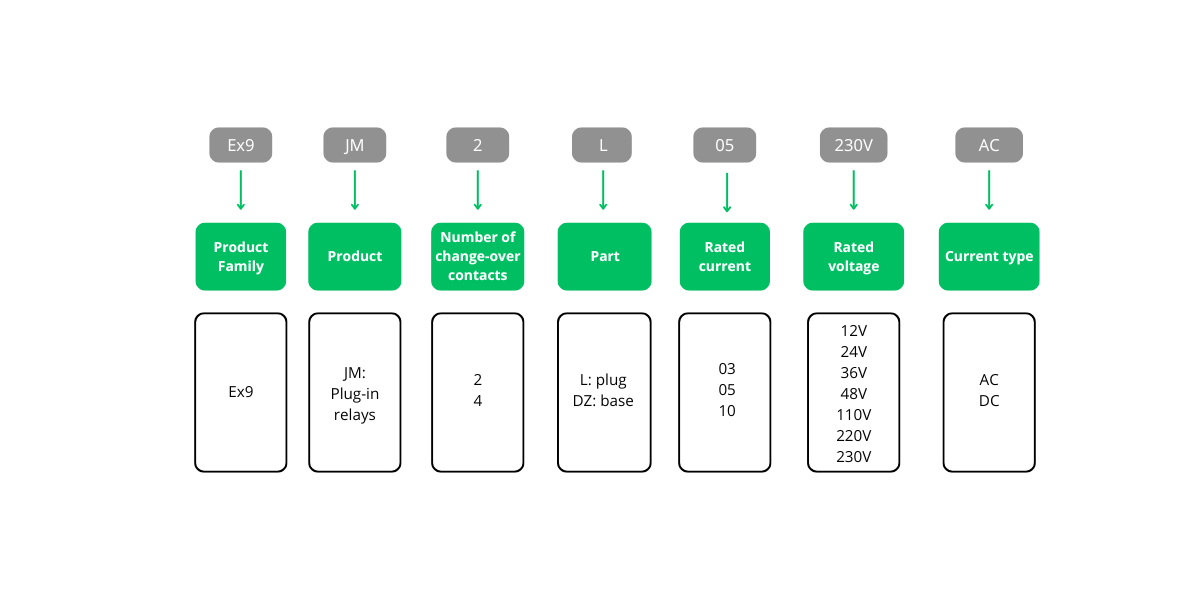

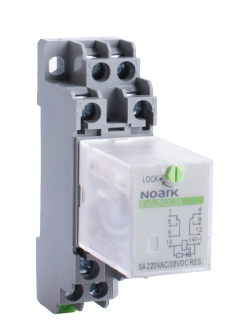

Relè ad innesto Ex9JM

• Soddisfa i requisiti della IEC/EN 61810-1 Corrente
• Nominale 3, 5 o 10 A
• Due versioni con 2 contatti di scambio (5 o 10 A) e versione con 4 contatti di scambio 3A.
• Spine e basi offerte separatamente.
• Pulsante di blocco su una spina.
• Indicatore di stato.

I relè ad innesto per uso generale Ex9JM sono adatti a varie applicazioni industriali. La loro applicazione principale è la commutazione affidabile ed economica di carichi più piccoli nei circuiti di controllo. L’installazione rapida e la facile manutenzione li rendono convenienti da utilizzare. Sono disponibili versioni AC e DC con molteplici configurazioni di contatto. Questa serie di relè è disponibile in varianti da 12 a 230 V di Corrente Nominale 3, 5 o 10 A — due versioni con due contatti di scambio 5 o 10 A e versione con quattro contatti di scambio 3 A. La spina e la base sono vendute separatamente. Il blocco del relè in una posizione è abilitato da un pulsante di blocco azionabile manualmente sul lato frontale.

Clicca per aprire lo schema

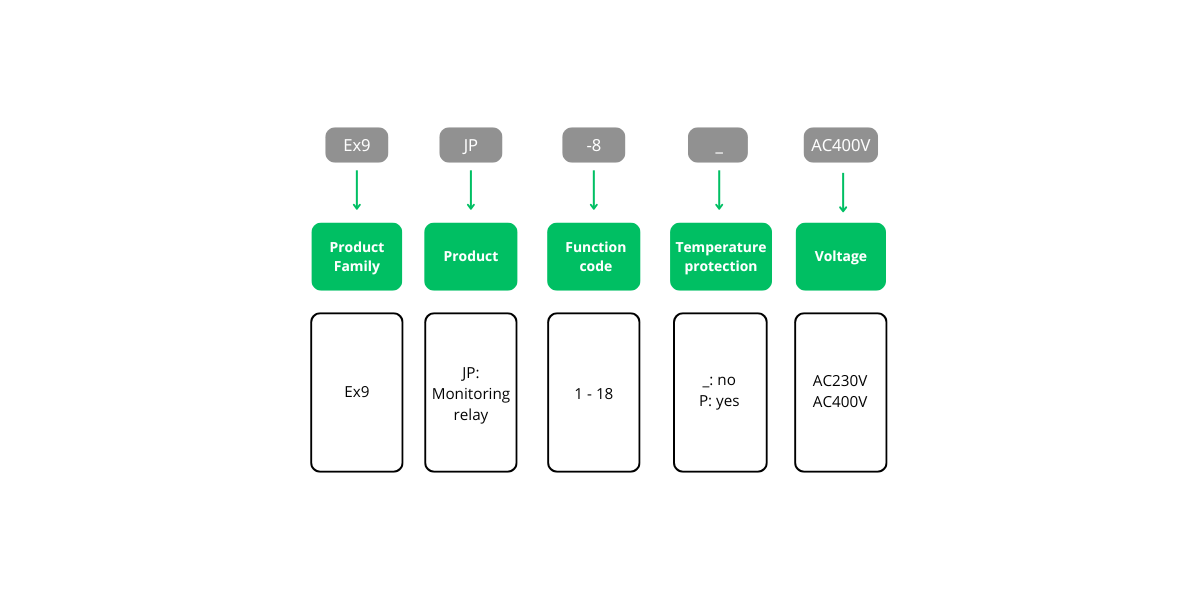

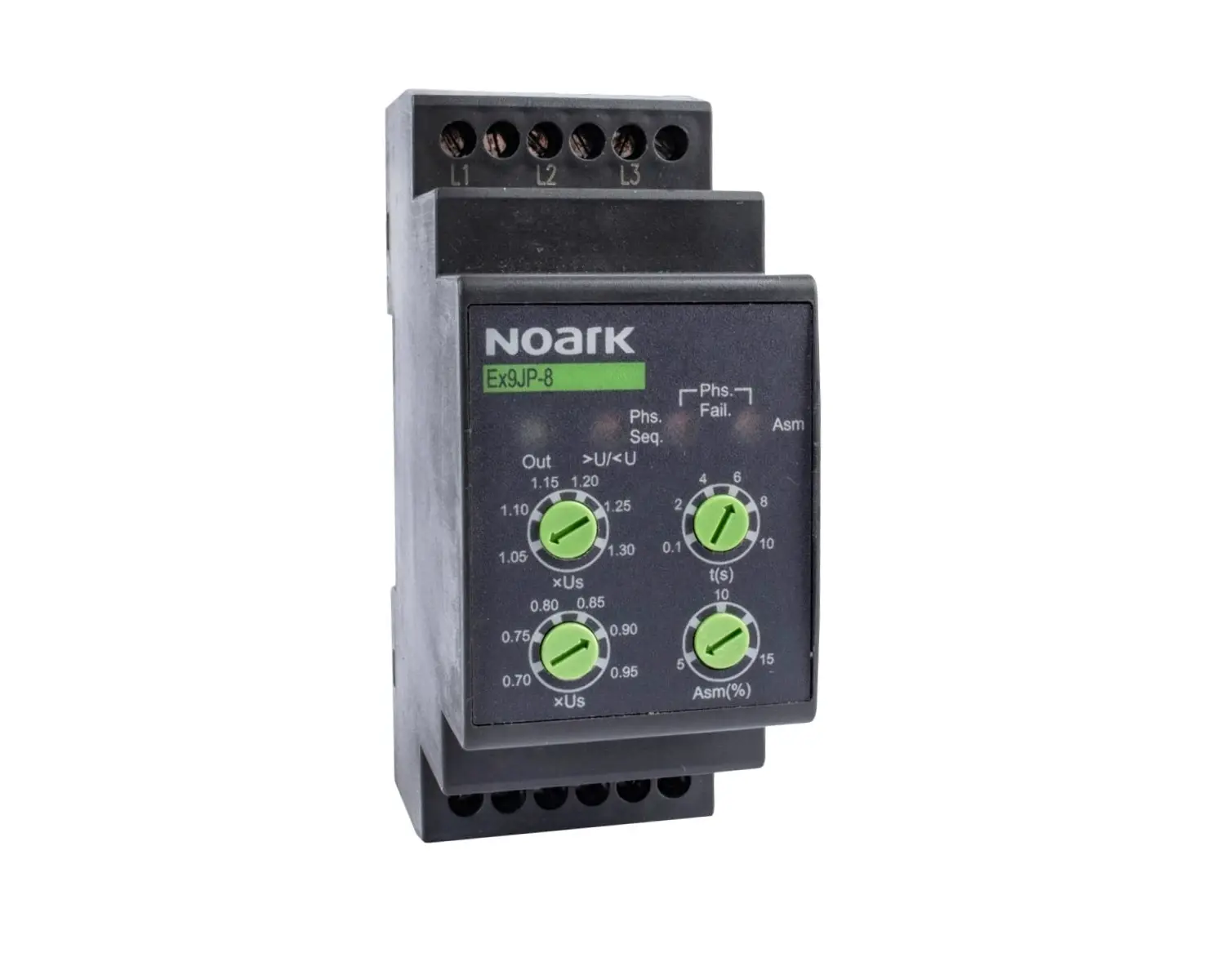

Contattori reversibili Ex9JP

• Trifase a 3 fili o trifase a 4 fili (con possibilità di collegamento anche come monofase o bifase).
• Protezione contro: -Sovratensione.
  -Sottotensione. -Squilibrio di fase.
  -Sequenza di fase. -Mancanza fase.
  -surriscaldamento.-Mancanza fase lato carico.
• Ritardo fino a 10s
• Parametri regolabili o fissi.

I relè di monitoraggio Ex9JP sono utilizzati per fornire protezione ai circuiti collegati alla rete elettrica. Questi relè possono fornire protezione contro sovratensione, sottotensione, squilibrio di fase, sequenza di fase e mancanza fase, analizzando la tensione su ciascuna fase. Il controllo della temperatura tramite termistore PTC nel dispositivo caricato è opzionale. Questi relè di monitoraggio sono forniti in varie combinazioni di funzionalità di protezione con valori fissi o regolabili. Applicazioni comuni sono i sistemi di controllo della potenza, i sistemi di condizionamento dell’aria e diverse
applicazioni per motori.

Clicca per aprire lo schema

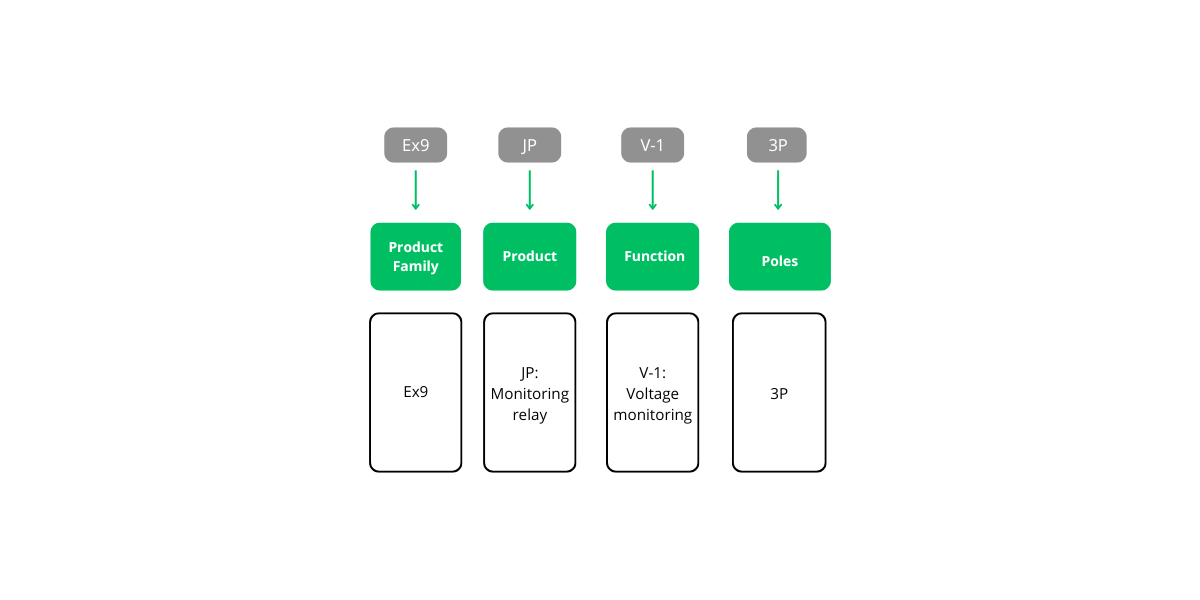

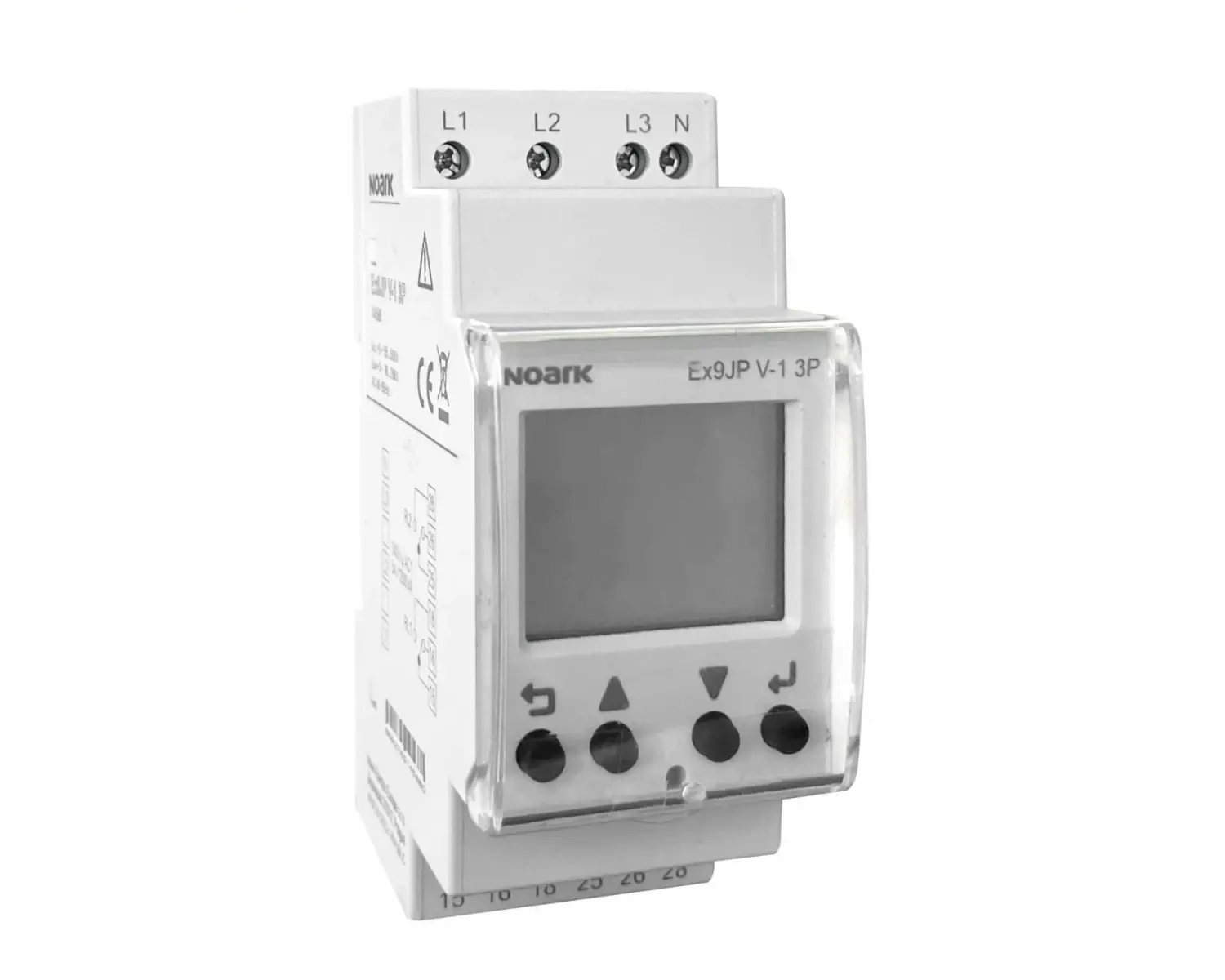

Relè di monitoraggio della tensione Ex9JP V-1 3P

• Relè di monitoraggio della tensione con display LCD
• Connessione trifase a 3 fili o trifase a 4 fili.
• Monitoraggio della fase: sequenza. mancanza. asimmetria (incluso polo neutro)
• Misura del valore effettivo reale della tensione AC. Parametri regolabili. Il relè di monitoraggio della tensione

Ex9JP~V-1~3P è compatibile con sistemi trifase a 3 fili e trifase a 4 fili. Monitora efficacemente la tensione per sistemi a 3 fili 155-500 V AC o a 4 fili 90-228 V AC. Il dispositivo offre parametri regolabili: livelli di tensione superiore e inferiore; asimmetria; livelli di isteresi di tensione e frequenza; ritardo dopo la connessione dell’alimentazione. Operando in un intervallo di tensione di alimentazione AC di 155-500 V, il relè presenta due contatti di scambio, ciascuno con una corrente nominale di 5 A AC1, garantendo prestazioni affidabili in presenza di
carichi elettrici variabili. Le regolazioni sono facilitate tramite il display LCD del pannello frontale con pulsanti di controllo.
Progettato per il montaggio su guida DIN 35mm, l’Ex9JP V1 3P vanta un pannello frontale con protezione P40 e protezione dei morsetti IP20, confermando la sua idoneità per le condizioni esigenti degli ambienti industriali. Questa combinazione di versatilità, regolabilità e robusta protezione rende l’Ex9JP~V-1~3P una soluzione altamente efficace per il monitoraggio e la gestione della tensione.

Clicca per aprire lo schema

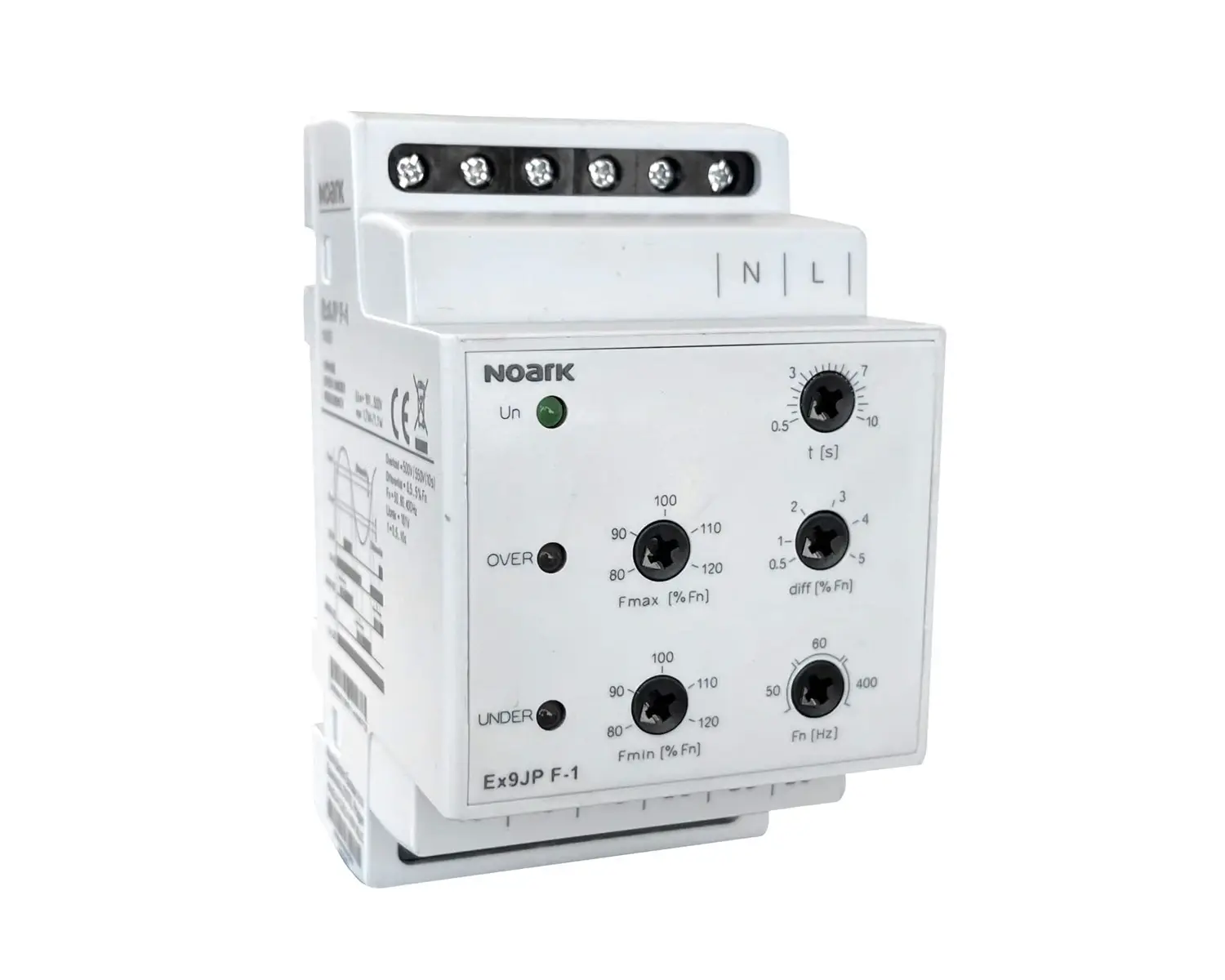

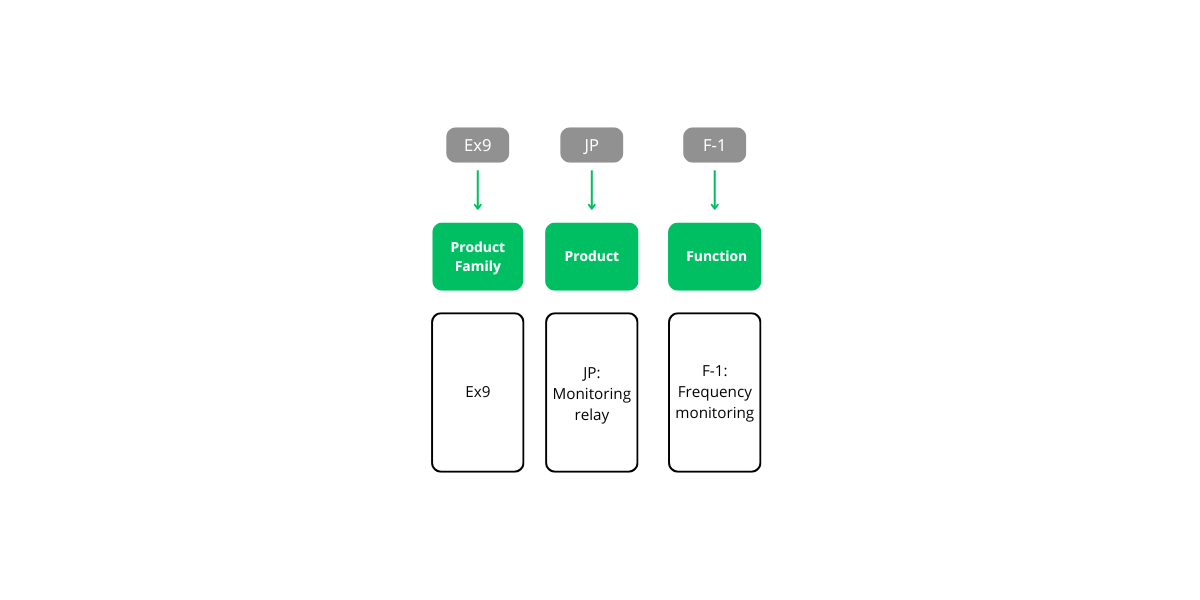

Relè di controllo della frequenza Ex9JP F-1

• Monitoraggio della frequenza AC della tensione AC in impianti fotovoltaici, centrali elettriche e generatori.
• Frequenze di monitoraggio 50/60/400 Hz.
• Parametri regolabili:
  Fmax nell’intervallo 80-120 Fn.
  Fmin nell’intervallo 80-120 Fn.
  Livello di differenza nell’intervallo 0.5-5% Fn.
  Livello di ritardo nell’intervallo 0.5-10s.

L’ Ex9JP F-1 è un relè di monitoraggio della frequenza specializzato, progettato per il monitoraggio delle frequenze AC in applicazioni critiche come impianti fotovoltaici e generatori. Supporta frequenze 50/60/400 Hz e consente soglie di frequenza regolabili (80-120% della frequenza nominale), offrendo adattabilità per diversi sistemi di potenza. Le caratteristiche principali includono livelli di differenza (0.5-5% Fn) e di ritardo (0.5-10 secondi) regolabili, consentendo un controllo preciso sulle variazioni di frequenza. Il dispositivo opera in un intervallo di tensione AC} di 161-500 V e include 2 contatti di scambio, offrendo flessibilità nelle connessioni. Il suo design intuitivo, con interruttori sul pannello frontale per le regolazioni delle impostazioni, lo rende adatto per complessi compiti di monitoraggio della potenza.

Clicca per aprire lo schema
