Dispositivi Industriali – Dispositivi Da Pannello

Indice
Clicca sul nome per andare direttamente al prodotto

–Dispositivi di controllo da pannello Ex9P1 e Ex9P2 – Spie di segnalazione da pannello Ex9IL – Segnalatore Acustico da Pannello Ex9PB –Commutatori a camme Ex9ZE

Dispositivi di controllo da pannello Ex9P1 e Ex9P2

• Dispositivi di controllo da pannello.
• Testati secondo IEC/EN 60947-5-1.
• Vari tipi di teste operative.
• Facile montaggio in fori standard da pannello di 22mm.
• Grado di protezione IP65.
• Comodo montaggio e smontaggio.
• Unità lampada LED ad alta luminosità.
• Sistema configurabile, combinazione arbitraria di testa, contatto e unità LED per varie applicazioni.
• Design compatto.

La linea di dispositivi di controllo da pannello Ex9P1 è utilizzata in vari banchi di controllo, pannelli operatore o parti di circuiti di controllo di macchine, nonché per funzioni di controllo nei quadri di distribuzione di potenza. Sono progettati come dispositivi compatti combinati da varie parti modulari: testa operativa, basamento, unità di contatto e di illuminazione. Queste parti possono essere liberamente combinate per realizzare diverse funzioni. Per la versione semitrasparente (illuminata) può essere utilizzata un’unità LED ad alta luminosità che garantisce un’indicazione affidabile del circuito collegato, riduce il consumo energetico e prolunga la vita utile. Le teste operative sono progettate con colori vivaci e superficie aerodinamica. Sono disponibili in molti colori, forme e tipi diversi.

Certificazioni

Clicca per aprire lo schema

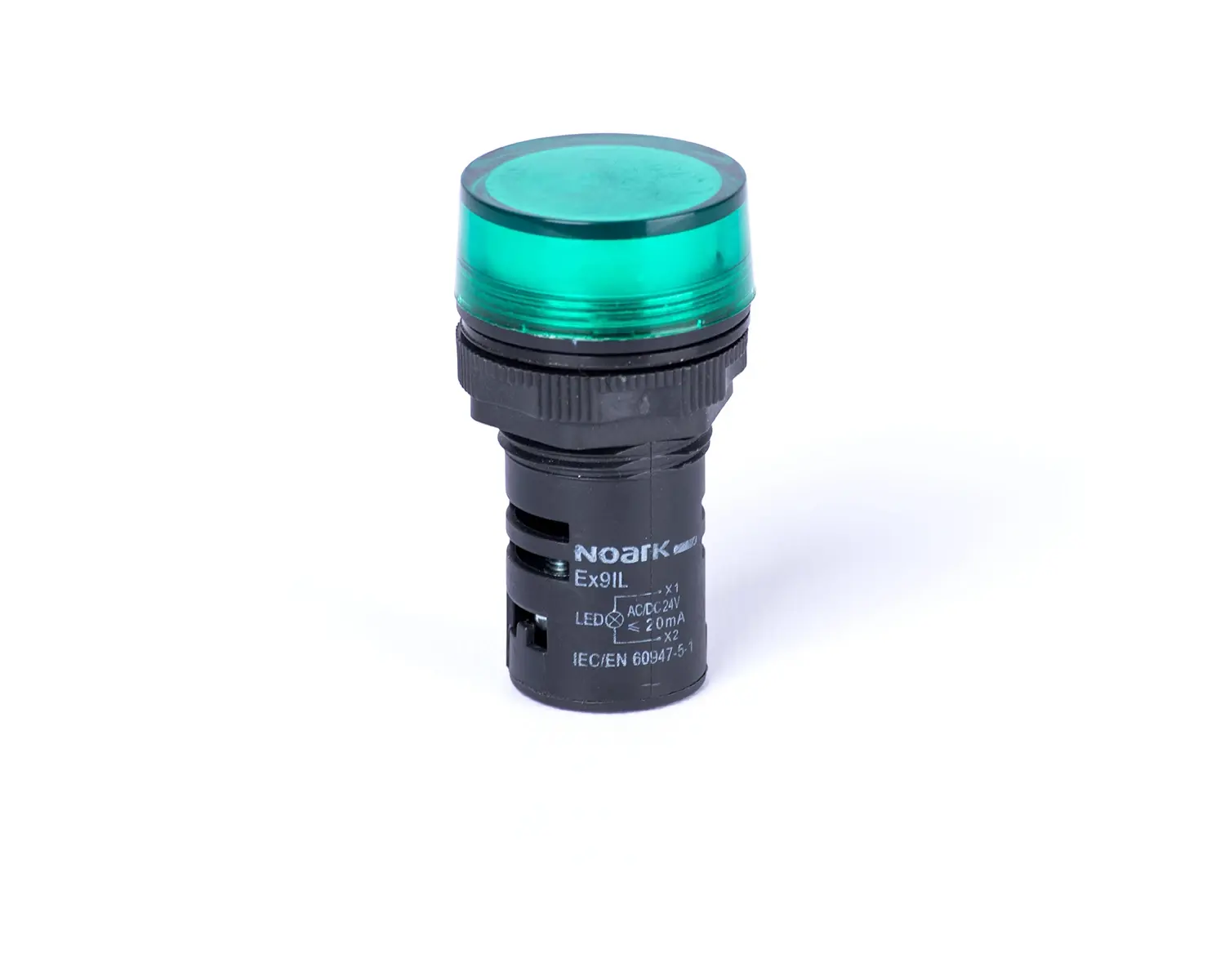

Spie di segnalazione da pannello Ex9IL

• Spie di segnalazione da pannello Testate secondo la norma IEC / EN 60947-5-1 –
• Grado di protezione IP65
• Disponibili con copertura piatta o arcuata
• Varianti di copertura in diversi colori Altezza 51 o 53 mm
• Facile installazione su foro standard da 22 mm del pannello
• Tecnologia LED
• Design compatto

Le spie di segnalazione da pannello Ex9IL vengono utilizzate in vari tipi di postazioni di controllo, pannelli operatore, sezioni di comando macchine, sistemi di sicurezza e quadri di distribuzione elettrica, dove è necessario indicare lo stato attuale o la presenza di un evento nel circuito. L’altezza del dispositivo è di soli 51 o 53 mm (a seconda del tipo). Sono disponibili versioni con testata di colore bianco, verde, rosso, giallo o blu, in due varianti di design di base: la prima con copertura piatta e la seconda con copertura arcuata. In base all’applicazione richiesta, sono offerte due varianti a seconda del tipo di collegamento interno, resistivo o capacitivo. L’utilizzo della tecnologia LED riduce il consumo di corrente, la dissipazione del calore e prolunga la durata del dispositivo.

Certificazioni

Clicca per aprire lo schema

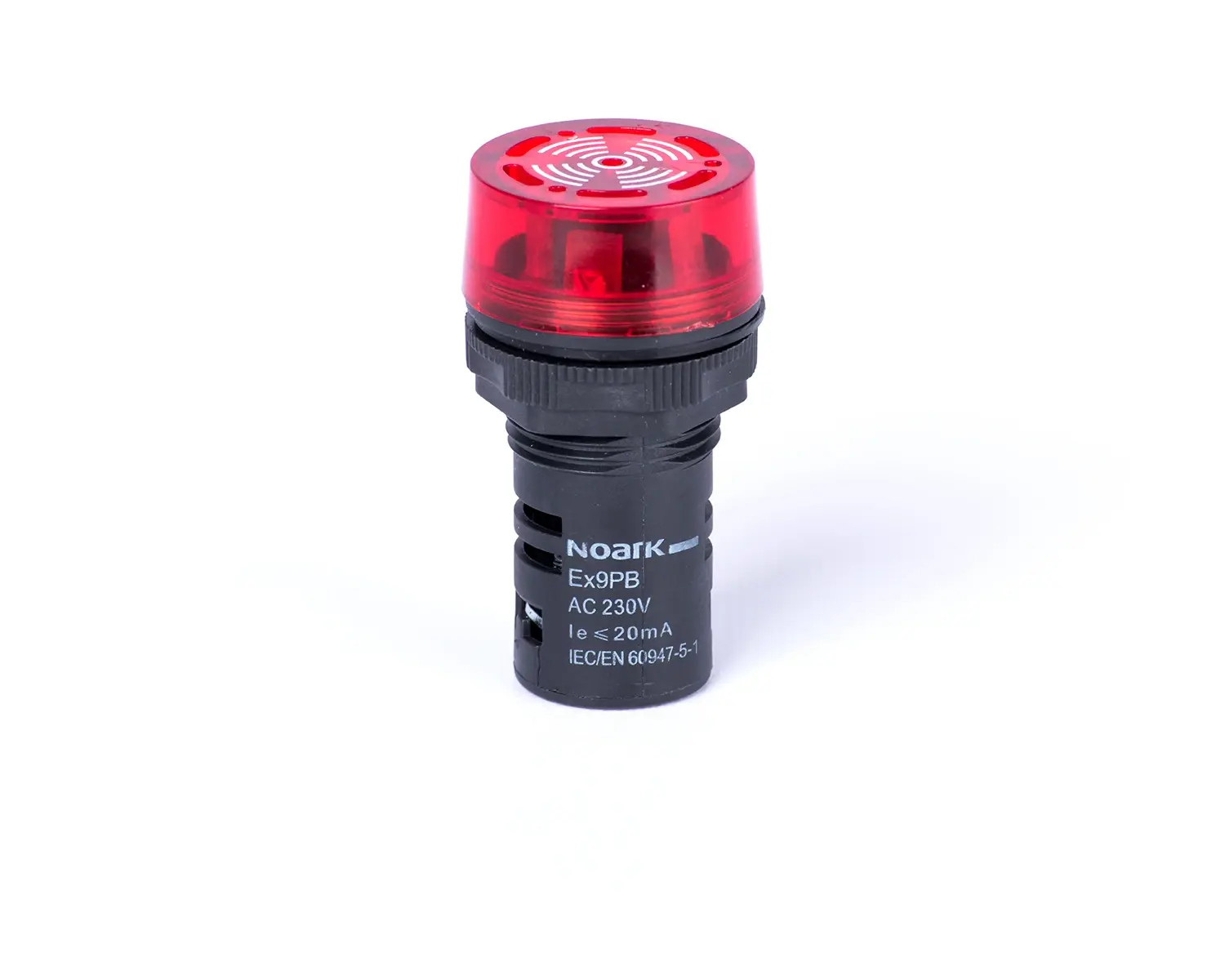

Segnalatore Acustico da Pannello Ex9PB

• Segnalatore Acustico da Pannello
• Conformi ai requisiti della norma IEC / EN 60947-5-1 –
• Grado di protezione IP30
• Disponibili in versioni a suono intermittente o continuo
• Altezza del dispositivo: 54 mm
• Facile installazione su foro da 22 mm del pannello
• Versioni illuminate e non illuminate
• Tecnologia di illuminazione a LED

Segnalatore Acustico da Pannello Ex9PB sono adatti principalmente per applicazioni industriali, sistemi di sicurezza e simili, dove è necessario segnalare acusticamente un evento che si verifica nel circuito. Sono disponibili con corpo dispositivo di altezza 54 mm e in due versioni base: a suono intermittente e a suono continuo. Entrambe le versioni sono offerte in varianti illuminate e non illuminate, rispettivamente con testata di colore nero o rosso semitrasparente. L’impiego di LED riduce il consumo di corrente, la dissipazione di calore e prolunga la durata del dispositivo.

Clicca per aprire lo schema

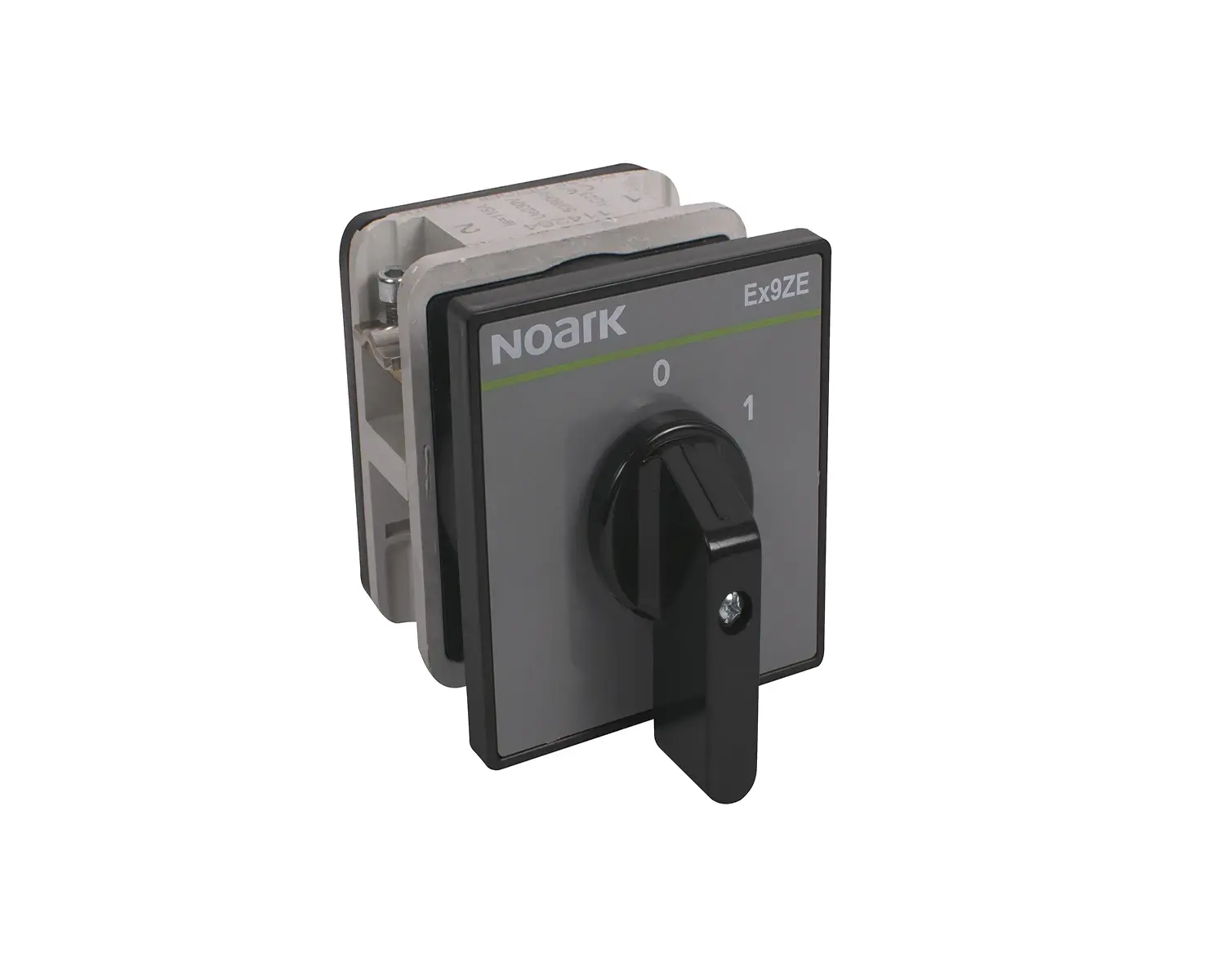

Commutatori a camme Ex9ZE

• Conformi ai requisiti delle norme IEC/EN 60947-3 e IEC/EN 60947-5-1
• I commutatori a camme vengono utilizzati nei circuiti principali e
  ausiliari che richiedono manovre frequenti di accensione e
  spegnimento:.
  1. Per l’accensione e lo spegnimento di circuiti elettrici
  monofase, bifase e trifase
  2. Per il controllo di dispositivi che misurano valori di tensione
  e corrente
  3. Nei processi di avviamento o arresto mediante l’accensione o
  lo spegnimento dei circuiti di alimentazione dei motori
  4. Come interruttore di accensione/spegnimento, selettore o
  commutatore a passi in trasformatori e macchine per saldatura
  5. Come commutatore di poli o di raggruppamento, in
  applicazioni come regolatori di rete
  6. Come interruttore automatico reversibile con avviamento
• Corrente nominale da 10 A fino a 160 A
• Categoria di utilizzazione: AC-3, AC-4, AC-23
• Grado di protezione: IP20 (corpo/poli), IP40 (installazione da porta pannello)

I nostri commutatori a camme sono realizzati secondo i più alti standard ingegneristici, sfruttando i moderni sviluppi tecnologici nel campo dei dispositivi di commutazione, utilizzando materiali isolanti di altissima qualità e contatti in rame rivettati con composto d’argento. Ogni commutatore è composto da più elementi di accensione e spegnimento che, una volta assemblati, consentono diverse configurazioni o funzioni, come On-Off, Multi-Step, Commutatore, Stella-Triangolo, Voltmetro, ecc. L’involucro degli elementi di commutazione è realizzato in materiale plastico resistente alle dispersioni elettriche e agli effetti dell’arco elettrico. Il materiale del corpo è PBT, resistente e autoestinguente anche ad alte temperature. I materiali dei contatti e i morsetti sono pienamente conformi alla norma EN 60947-3.

Clicca per aprire lo schema
